Tavallinen vääntöakselin synkroninen puristusjarrukone

Tavallinen vääntöakselin synkroninen puristusjarrukone on eräänlainen yleinen taivutuslaite, joka käyttää kierretyn akselin synkronista mekanismia metallilevyn taivutuksen toteuttamiseen.

Käyttämällä ylemmän ja alemman muotin suhteellista liikettä ja työkappaleen tukea molemmilta puolilta, metallilevyn taivutus toteutetaan käyttämällä vääntöakselin synkronista mekanismia.

Vääntöakselin synkroninen mekanismi voi varmistaa, että molempien puolien taivutuskulma on tasainen taivutusprosessissa ja parantaa koneistustarkkuutta. Mekaanisella toiminnalla ylemmän ja alemman muotin liikettä ohjataan mekaanisella kahvalla tai jalka-askellevyllä, ja toiminta on suhteellisen yksinkertainen. Se soveltuu kaikenlaisten metallilevyjen taivutukseen, mukaan lukien teräslevy, alumiinilevy, ruostumaton teräslevy jne.

Verrattuna kehittyneisiin laitteisiin, kuten CNC-taivutuskoneet, tavallisilla vääntötaivutuskoneilla on alhaisemmat kustannukset ja ne sopivat joihinkin yksinkertaisiin prosessointitarpeisiin ja rajoitettuihin budjettiskenaarioihin. Se soveltuu joihinkin yksinkertaisiin taivutustehtäviin, kuten suoraviivaiseen taivutukseen, U-muotoiseen taivutukseen jne., eikä se välttämättä sovellu monimutkaiseen käyrätaivutukseen.

PREV：Ei aiempaa artikkelia
NEXT：Tandem cnc paina jarrua

Kone käyttää korkealaatuista teräslevyhitsausta, tärkeimmät hitsausosat hehkutetaan sisäisen jännityksen poistamiseksi koneen tarkkuuden vakauden ja kestävyyden varmistamiseksi;

Korkealaatuinen hydraulinen integroitu järjestelmä, korkeampi taajuusvaste, pienempi vikanopeus, nopeampi ja vakaampi koneen toiminta;


Takarajoitinpalkki käyttää lineaarista ohjauskiskorakennetta, joka varmistaa korkean standardin mukaisen paikannustarkkuuden, monivaiheisen pysäytysasennon ja lisää pysäytyssormen sijaintialuetta;


Estun E21 yksinkertainen numeerinen ohjausjärjestelmä on otettu käyttöön;


Kotimainen DF41 CNC-järjestelmä ja takapysäytin voidaan valita, ja takasyöttöruuvi on valmistettu korkealaatuisesta palloruuvin lineaarisesta ohjauskiskosta; Tämä parantaa taivutuskoneen taivutustarkkuutta ja numeerista ohjausta


Suuria lattiaporaus- ja jyrsintäkonetta käytetään taivutuskoneen rungon koko taontamateriaalin akselin rungon käsittelyyn, jolla on suuri jäykkyys ja hyvä joustavuus, hienosäätölaite ja heikko epätasapainoinen kuormitus, käyttäjät voivat muokata muottisegmenttiä 10, 15,20,30,50,100,300 (cm).


Pysäytyssormen korkeus on suunniteltu yleissäädöllä, ja pysäytyssormen korkeutta voidaan säätää manuaalisesti muotin vaihtonopeuden parantamiseksi ja työn tehokkuuden parantamiseksi.

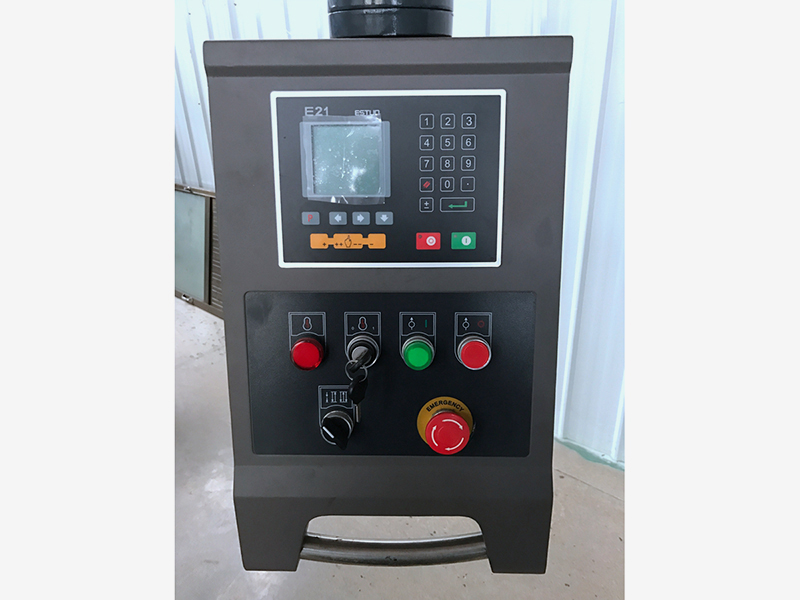

CNC

1. Teräväpiirto LCD-näyttö, kiina ja englanti, yksi sivu näyttää ohjelmointiparametrit, mikä tekee ohjelmoinnista nopeampaa ja kätevämpää.

2. X- ja Y-akselit voidaan vain asemoida, ja niitä voidaan myös tarvittaessa säätää manuaalisesti poistamalla mekaaninen käsin pyöritettävä paikoituslaite.

3. Sisäänrakennetut paineenpitoajan ja purkuviiveen asetustoiminnot, jotka ovat helpompia käyttää, eivät vaadi aikareleitä ja vähentävät kustannuksia.

4. Siinä on yhden näppäimen parametrien varmuuskopiointi- ja palautustoiminto, joka voi palauttaa parametrit milloin tahansa tarpeen mukaan ylläpitokustannusten vähentämiseksi.

5. Tukee monivaiheista ohjelmointia, monimutkaisia ​​työkappaleita voidaan käsitellä yhdellä kertaa, mikä parantaa tuotannon tehokkuutta ja käsittelyn tarkkuutta.

6. Kaikki paneelin painikkeet ovat mikrokytkimiä, jotka on testattu tarkasti EMC:n, korkean ja alhaisen lämpötilan, tärinän jne. suhteen tuotteen vakauden ja käyttöiän varmistamiseksi. 7. Läpäissyt CE-sertifioinnin vastaamaan ulkomaisten markkinoiden tarpeisiin.

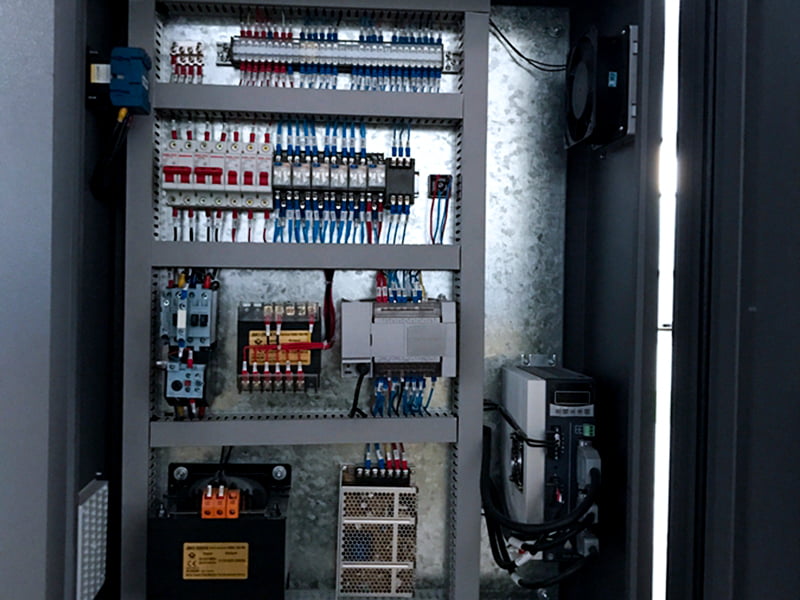

Sähkölaatikko

Koneidemme sähköosat on valmistettu Schneider-osista, jotka ovat vakaita ja kestäviä, mikä takaa pitkän käyttöiän ja vakaan sähköisen toiminnan.

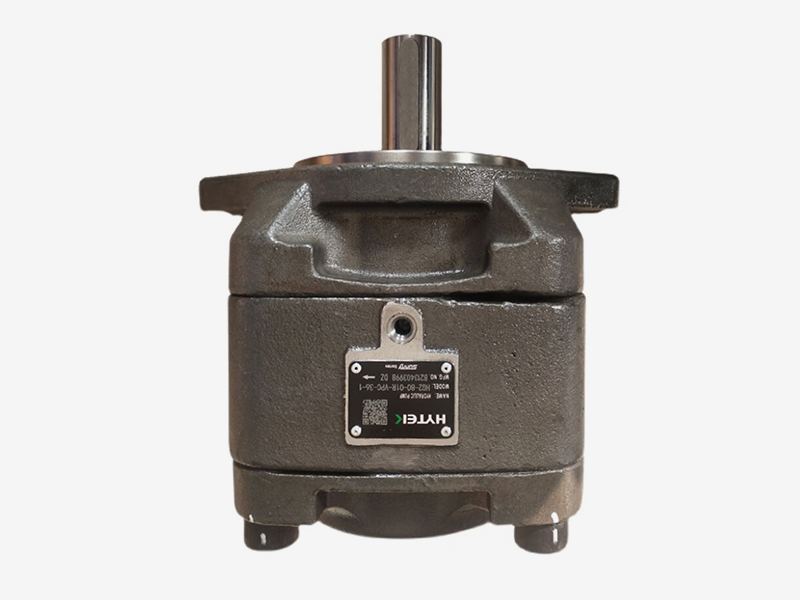

Hammaspyöräpumppu

Koneissamme käytetään American Sunny -merkkisiä hammaspyöräpumppuja, joiden toimintamelu on alhainen ja jotka on valmistettu erittäin lujasta valuraudasta. Niissä on ainutlaatuinen sisäinen melunvaimennusrakenne ja ne kestävät korkeita paineita.

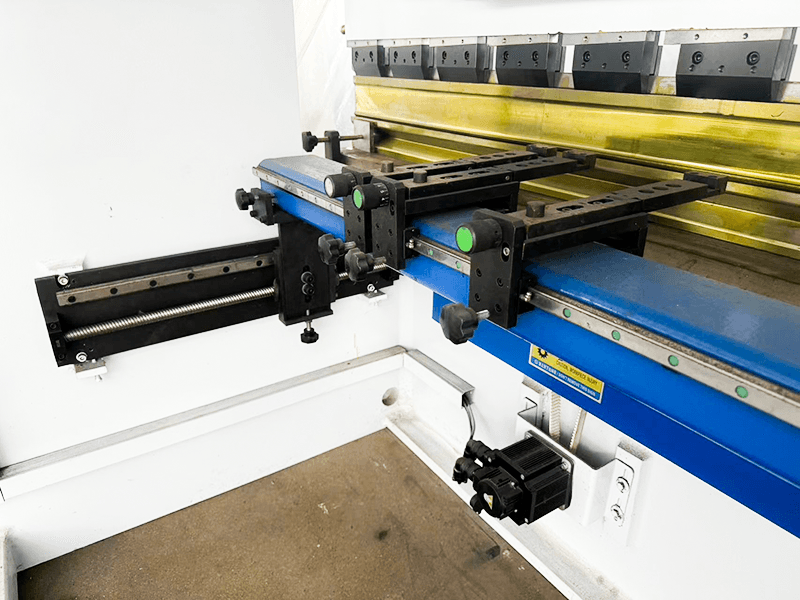

Takamittari

Koneessa on itse suunniteltu erittäin tarkka takamittarikokoonpano, joka on varustettu erittäin tarkalla kuularuuvilla, säädettävällä takamittarilla ja manuaalisella nostotoiminnolla.

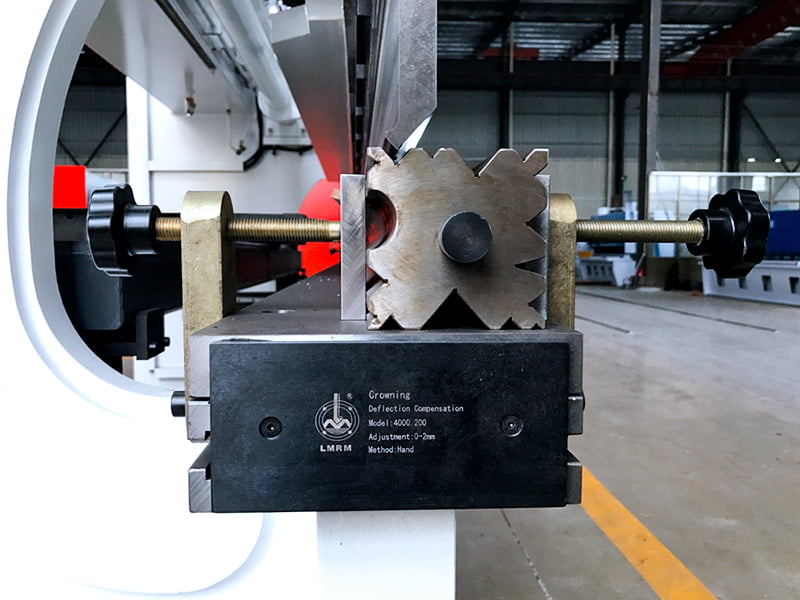

Muotti

Voimme tarjota oikeat työkaluvaihtoehdot erityisiin taivutusvaatimuksiisi perustuen. Muotimme on rakennettu kestämään.

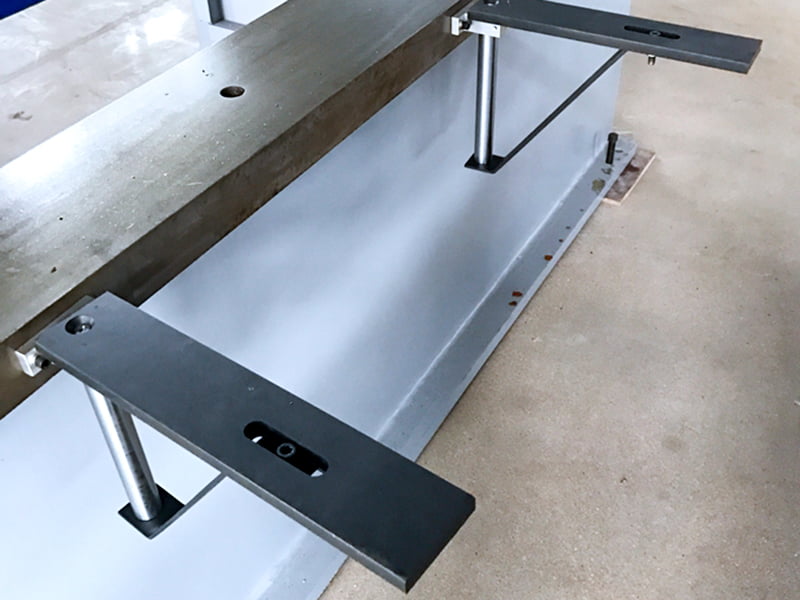

Etutuki

Lineaarista ohjauskiskoa pitkin liikkuva se voidaan kiinnittää mihin tahansa asentoon taivutustyön helpottamiseksi ja työn tehostamiseksi. Kiinteä tyyppi on vakiona yksittäisissä malleissa.

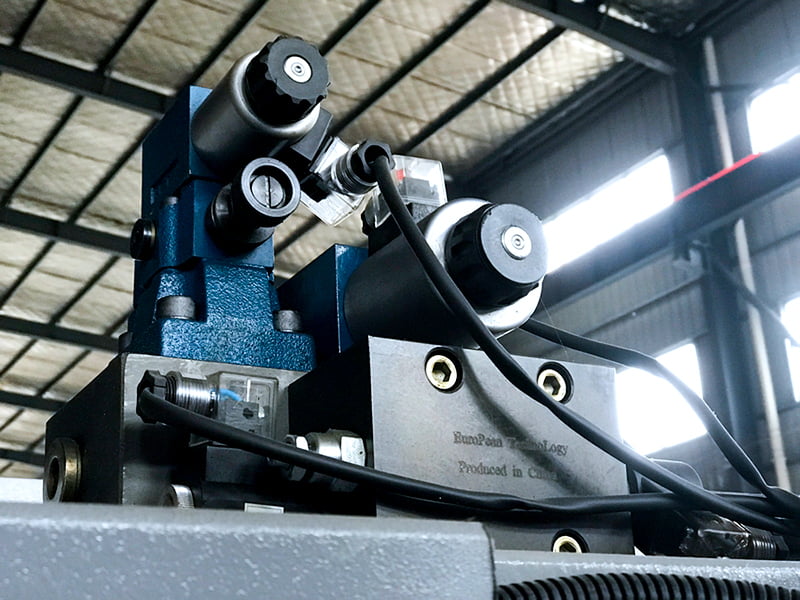

Hydraulijärjestelmä

Käytössä on korkealaatuisia hydrauliventtiilejä, erityisesti Rexroth-merkkisiä. Nämä venttiilit kestävät korkeaa painetta, ovat kestäviä eivätkä juuri tarvitse huoltoa.

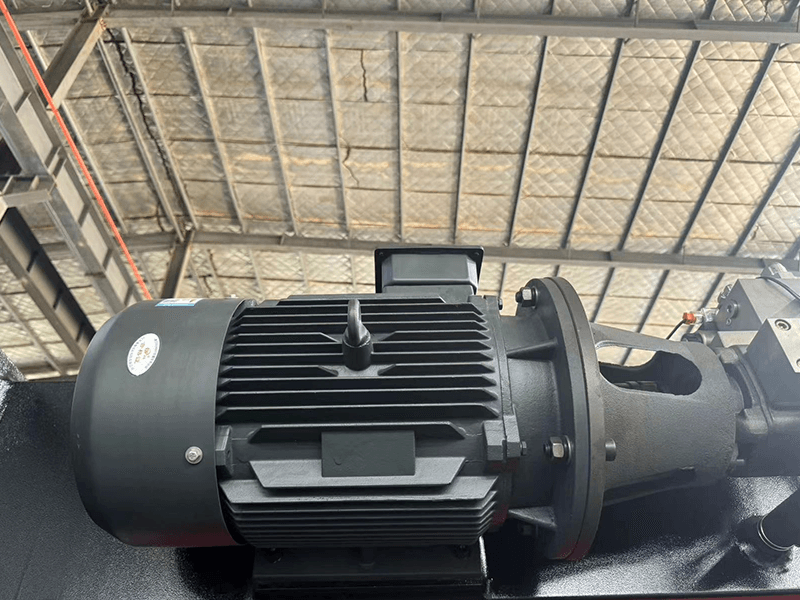

Päämoottori

Se käyttää tunnettujen tuotemerkkien kotimaisia ​​moottoreita, joilla on korkea hyötysuhde ja energiansäästö, suuri käynnistysmomentti, erinomainen suorituskyky, alhainen melu, alhainen tärinä ja korkea luotettavuus.

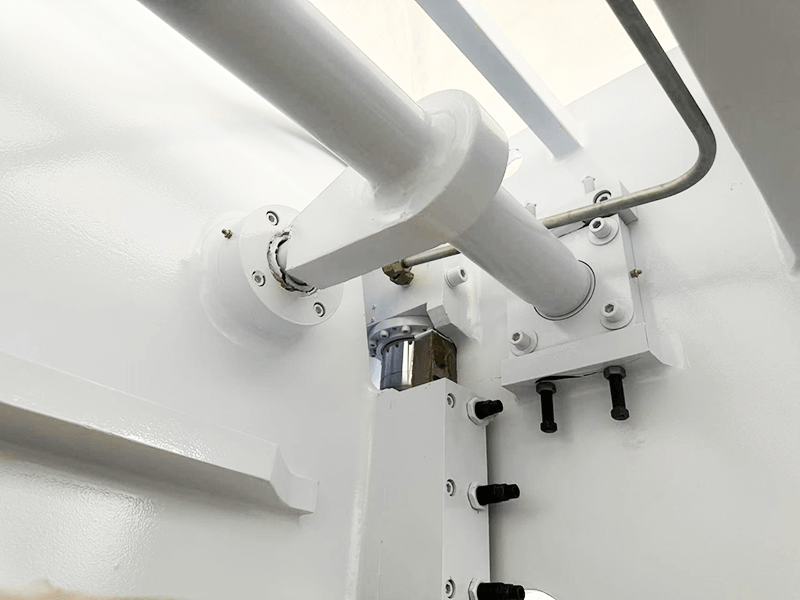

Vääntösynkronointirakenne

Vääntösynkronointiperiaate ohjaa taivutuskoneen luistin liikettä.

Suositellut tuotteet
MEISTÄ
Nantong Tengzhong Machinery Manufacturing Co., Ltd. on Kiina Tavallinen vääntöakselin synkroninen puristusjarrukone toimittajia ja OEM/ODM Tavallinen vääntöakselin synkroninen puristusjarrukone yritys, joka sijaitsee Jangtse-joen suiston Shanghain talouskeskuksen pohjoissiivessä, Nantong Haian City Libaon kehitysvyöhykkeellä, on tutkimus- ja tuotantoyritys leikkauskoneiden, taivutuskoneiden ja valssauskoneiden sekä muiden koneiden T & K-, tuotanto-, myynti- ja huoltotoimintaan. yksi yrityksistä, joka on erikoistunut "Tengzhong"-merkkisarjan hydraulisten leikkauskoneiden, mekaanisten leikkauskoneiden, hydraulisten taivutuskoneiden, hydraulisten levyvalssauskoneiden, mekaanisten levyvalssauskoneiden, hydraulisten kulmaleikkauskoneiden, yhdistettyjen lävistys- ja leikkauskoneiden ja muiden taontalaitteiden tuotantoon , jota käytetään laajalti kevyessä teollisuudessa, ilmailussa, laivanrakennuksessa, metallurgiassa, instrumenteissa, sähkölaitteissa, ruostumattomissa terästuotteissa, teräsrakenteiden rakentamisessa ja koristeluteollisuudessa. Tengzhong-koneet ovat aina pitäneet kiinni kehityskonseptista "tuottaa erinomaisia ​​tuotteita, tarjota täydellistä palvelua ja tyydyttää jokaista käyttäjää", ja se on aina ajatellut asiakkaita ja palvellut asiakkaita vilpittömästi. Odotamme innolla yhteistyötä kanssasi paremman tulevaisuuden luomiseksi yhdessä!
Uutiset
Viesti Palaute

Miten toimii tavallinen vääntöakselin synkroninen puristusjarrukone säilyttää tarkasti kulman tasaisuus työkappaleen koko pituudelta taivutusprosessin aikana?

The tavallinen vääntöakselin synkroninen puristusjarrukone säilyttää kulman tasaisuuden työkappaleen koko pituudella vääntöakselin synkronointimekanisminsa avulla. Tässä on erittely siitä, kuinka tämä järjestelmä toimii johdonmukaisten taivutuskulmien saavuttamiseksi:

Vääntöakselin synkronointimekanismi
Vääntöakseli on jäykkä mekaaninen lenkki, joka yhdistää puristusjarrukoneen molemmat päät synkronoiden ylemmän palkin liikkeen taivutusprosessin aikana.
Tämä akseli toimii kuin pyörivä jousi varmistaen, että kun koneen toinen puoli liikkuu, toinen puoli liikkuu täsmällisesti tahdissa. Tämä vivusto estää sivulta sivulle suuntautuvan kallistuksen tai kohdistusvirheen, mikä on ratkaisevan tärkeää tasaisen paineen ylläpitämiseksi koko työkappaleen pituudella.

Voiman jako
Vääntöakseli jakaa painimen kohdistaman voiman tasaisesti koneen molemmille puolille. Tämä tasainen voimankäyttö tarkoittaa, että taivutuskulma pysyy yhtenäisenä arkin päästä toiseen.
Kun ylempi muotti painaa alas levyä, akseli torjuu mekaanisten toleranssien aiheuttamia mahdollisia eroja varmistaen, että taivutuspaine on sama molemmilla puolilla.

Mekanismin suunnittelu ja jäykkyys
Vääntöakselin jäykkä rakenne estää taipumisen tai vääntymisen taivutusoperaation aikana, mikä on yleinen ongelma ei-synkronoiduissa koneissa. Tämä jäykkyys on ratkaisevan tärkeä mutkan kulmatarkkuuden säilyttämiseksi.
Kaikki koneen toisella puolella tapahtuvat pienet liikkeet tai taipumat kompensoidaan välittömästi vääntöakselilla, joka säilyttää ylä- ja alamuotin yhdensuuntaisuuden koko taivutusprosessin ajan.

Mekaaninen tasapainotusjärjestelmä
Vääntöakselin synkronisissa puristusjarrukoneissa on usein mekaaninen tasapainotusjärjestelmä, joka korjaa pieniä epätasapainoja, jotka voivat johtaa kulman vaihteluihin. Tämä järjestelmä varmistaa, että vaikka materiaalin ominaisuuksissa tai paksuudessa olisi pieniä eroja levyn pituudella, kulmakoostumus ei vaarannu.
Tasapainotusmekanismi toimii yhdessä vääntöakselin kanssa varmistaakseen, että yläpalkki laskeutuu tasaisesti ja säilyttää halutun taivutuskulman työkappaleen koko pituudelta.

Manuaaliset säädöt ja kalibrointi
Nämä koneet mahdollistavat yleensä manuaaliset säädöt taivutusparametrien hienosäätämiseksi. Käyttäjät voivat tehdä pieniä muutoksia muottien asentoon tai paineasetuksiin ottaakseen huomioon materiaalin tai koneen kulumisen ajan mittaan.
Koneen ja vääntöakselin säännöllinen kalibrointi on myös vakiokäytäntö sen varmistamiseksi, että järjestelmä säilyttää tarkkuuskykynsä pitkän käyttöiän ajan.

Johdonmukainen työkalut ja meistien kohdistus
Ylemmän ja alemman muotin oikea kohdistus on ratkaisevan tärkeää kulman yhtenäisyyden säilyttämiseksi. Tavallisen vääntöakselin synkronisen puristusjarrukoneen suunnittelu varmistaa, että muotit ovat täydellisesti kohdistettuja, mikä vähentää kulmavaihtelun mahdollisuutta.
Laadukkaiden, yhdenmukaisten työkalujen käyttö, joka sopii tarkasti muotin kokoonpanoon, edistää myös tasaisia ​​taivutuskulmia koko työkappaleessa.

Tärkeimmät edut: Yksinkertaisuus ja luotettavuus
Yksi vääntöakselin synkronisen järjestelmän käytön tärkeimmistä eduista on sen mekaaninen yksinkertaisuus. Toisin kuin monimutkaiset CNC- tai hydraulijärjestelmät, jotka riippuvat antureista ja automaattisista ohjaimista, vääntöakseli tarjoaa luotettavan ja suoraviivaisen ratkaisun tasaisten taivutuskulmien ylläpitämiseen, mikä tekee siitä helpon käyttää ja huoltaa.

Rajoitukset:
Eduistaan ​​huolimatta tällä järjestelmällä on rajoituksensa verrattuna CNC-ohjattuihin koneisiin. Se ei kykene käsittelemään erittäin monimutkaisia ​​mutkia tai kompensoimaan materiaaliominaisuuksien vaihteluja reaaliajassa.

Manuaaliset säädöt ja riippuvuus mekaanisista vivustoista tarkoittavat, että vaikka se on tehokas yksinkertaisempiin tehtäviin, erittäin korkean tarkkuuden saavuttaminen voi olla haastavaa ilman käyttäjän väliintuloa.

The tavallinen vääntöakselin synkroninen puristusjarrukone käyttää vääntöakselia synkronoimaan painimen molempien päiden liikettä, mikä varmistaa tasaisen voiman jakautumisen ja mekaanisen vakauden. Tämä johtaa tasaiseen kulmataivutukseen työkappaleen koko pituudella, mikä tekee siitä sopivan yksinkertaisiin taivutustoimintoihin, joissa vaaditaan tarkkaa synkronointia.
