Tandem cnc paina jarrua

Tandem-CNC-puristinjarru on tehokas CNC-taivutuslaite, joka käyttää kahta sähköhydraulista servojärjestelmän kytkentätyötä CNC-järjestelmän ohjauksen kautta metallilevyn taivutuskäsittelyn saavuttamiseksi. Käyttämällä kahta sähköhydraulista servojärjestelmää yhdessä voidaan saavuttaa tehokkaampia ja joustavampia käsittelytoimintoja, mikä parantaa tuotannon tehokkuutta ja käsittelyn laatua. Järjestelmän vastenopeus on nopea, sillä voidaan saavuttaa nopea taivutusliike ja se parantaa tuotannon tehokkuutta. Tasainen toiminta, hiljainen, parantaa työympäristön mukavuutta.

Vaatimusten mukaan voidaan räätälöidä kaksoisvivusto taivutuskone, sekä kaksoislinkki että yhden toimenpiteen käsittely, tehokas ja joustava.

Hydraulisen taipuman automaattinen kompensointi liukusäätimen muodonmuutoksen vaikutuksen eliminoimiseksi työkappaleen laatuun. CNC-järjestelmän automaattinen säätökompensaatio on kätevä ja tarkka.

Joustava käyttö parantaa koneen käyttöä ja vähentää energiankulutusta.

Kaikki sähköhydrauliset CNC-taivutuskoneet voidaan suunnitella kahden koneen liitoksiksi.

Koneen suunnittelu

Koko koneen elementtianalyysi: Ammattimainen aktuaari käyttää Ansys-ohjelmistoa koko koneen lujuuden ja jäykkyyden äärelliselementtianalyysin tekemiseen jokaisen laitteen rungossa, liukukappaleessa, pöydässä ja pystylevyssä koneen palvelun varmistamiseksi. elämä.

Lämpökäsittely

Runko käyttää täysteräksistä integroitua hitsausrakennetta, eliminoi rungon ja tärkeiden hitsausosien sisäisen jännityksen normalisoivan ja korkeataajuisen tärinän avulla, varmistaa työstökoneen yleisen tarkkuuden, sillä on erinomainen jäykkyys ja erinomainen vääristymisenesto ja kallistuksenestokyky. Varmista koneen pitkäaikainen vakaus

Rungon hitsaus

Hitsauksessa ei ole hitsausvirheitä, kuten reunan purentumista, huokoisuutta, halkeamia jne. Hitsauksen ulkopinta on kiillotettu ja sileä, ja laitteen kokonaistaso on sileä ja kirkas ilman kuperaa ja koveraa.

Rungon hitsaus

Hitsauksessa ei ole hitsausvirheitä, kuten reunan purentumista, huokoisuutta, halkeamia jne. Hitsauksen ulkopinta on kiillotettu ja sileä, ja laitteen kokonaistaso on sileä ja kirkas ilman kuperaa ja koveraa.

Täydellinen kokoonpano

Yksityiskohtaiset käyttöohjeet ja kokeneet tekniset työntekijät varmistavat, että jokainen linkki on tarkasti paikoillaan ja jaettu toiminnallisten alueiden mukaan toiminnan tehostamiseksi.

Ohjausjärjestelmä

Hollantilainen DELEMDA-53T-tietokoneen numeerinen ohjausjärjestelmä voi ohjata 3 1 -akselia ja 4 1 -akselia, eli Y1-akselia, Y2-akselia, X-akselia, V-akselia ja R-akselia.
"Pikanäppäin" kosketusnavigointi
10,1" korkearesoluutioinen tosivärin TFT-näyttö
Jopa 4 akselin ohjaus (Y1,Y2 2 apuakselia)
Taipumakompensoinnin säätö
Muotti/materiaali/tuotekirjasto
Tuki servo- tai taajuudensäätöön
Edistyksellinen Y-akselin ohjausalgoritmi voi ohjata sekä suljetun silmukan venttiileitä että avoimen silmukan venttiileitä.
Kaksoisverkkoyhteys (valinnainen)
USB-oheisliitäntä
Profile-53TL offline-ohjelmointiohjelmisto
Täysvärinen, kirkas LCD
LED taustavalo
1024 x 600 pikseliä
Teollinen kosketusnäyttö
Sisäinen tallennuskapasiteetti 1 Gt
USB-tietojen varmuuskopiointi/palautus
USB-muistitikku
Sisäinen integroitu venttiilivahvistin
Tuki virrankatkaisumuisti

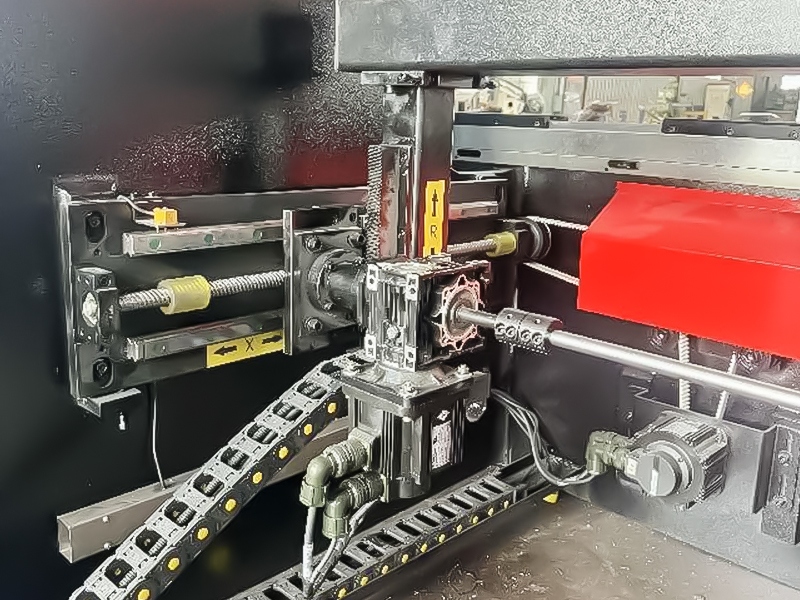

Tarkka ja vakaa takajarrujärjestelmä

Uusi ja ainutlaatuinen kaksoislineaarinen ohjauskiskorakenne takaa erinomaisen paikannustarkkuuden. Monivaiheinen vaihteistorakenne, lisää paikannusaluetta, erinomainen vastine rahalle.

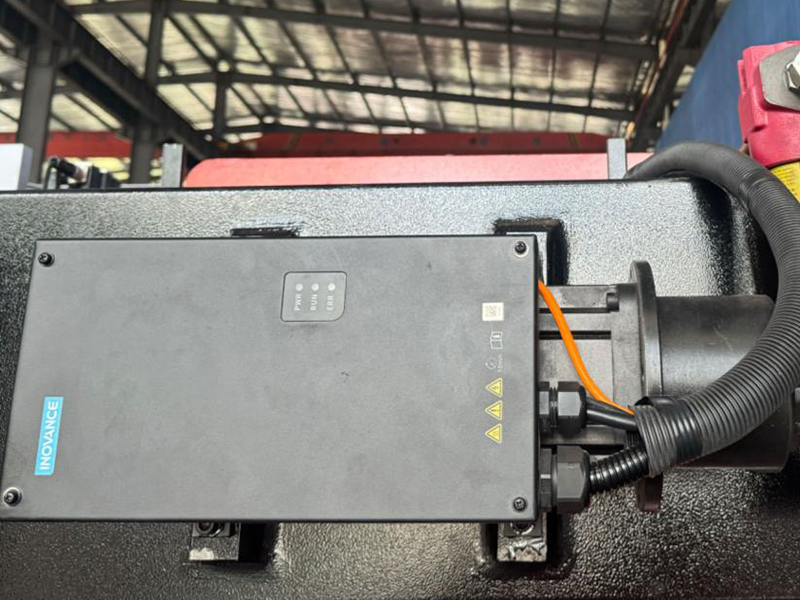

Pääservomoottori käyttää ensimmäisen linjan Huichuan tietämättömyyden servomoottoria

1. Suuri tarkkuus: Huichuan-servomoottorin sähköinen ohjausjärjestelmä on varustettu kooderilla, joka voi saada tarkasti sijaintisignaalin, ja ohjauspaikannusvirhe on pieni, mikä varmistaa korkean tarkkuuden liikkeen ohjauksen.

2. Nopea vaste: Huichuan-servomoottorin vastenopeus on erittäin nopea, ja se voi vastata ohjaussignaaliin mikrosekunneissa nopean ja tarkan dynaamisen ohjauksen saavuttamiseksi.

3. Vahva ohjausteho: Huichuan-servomoottorin ohjain voi ohjata moottorin nopeutta, sijaintia, kiihtyvyyttä ja muita parametreja ja seurata eri parametrien muutoksia reaaliajassa sopeutuakseen erilaisiin ohjaustarpeisiin.

4. Hyvä vakaus: Huichuan-servomoottorissa on automaattinen säätötoiminto, joka voi automaattisesti tunnistaa kuormituksen muutokset ja tehdä oikea-aikaisia ​​säätöjä liikkeen vakauden varmistamiseksi.

Kuuluisan tuotemerkin moottori, hiljainen, pitkä käyttöikä

Servomoottori pyörittää öljypumppua eteen- ja taaksepäin. Virtausta ja painetta ohjaavat automaattisesti öljypumppu ja servomoottori ilman ylivuotosäätöä. Prosessien välisen odotuksen aikana ei kuluta tehoa.
Moottorin tehonkulutus määräytyy kuorman mukaan. Pitkäaikainen käyttö, energiansäästö on merkittävä, yli 60% energiansäästö kuin perinteiset sähköhydrauliset koneet;
Hydraulijärjestelmän työpainetta ja virtausta ohjataan servomoottorilla reaaliajassa, ja virrankulutus (intuitiivinen ilmiö on virrankulutus) on vain 50-60 % alkuperäisestä suhteellisesta servojärjestelmästä.

Mekaaninen taipumakompensointitaulukko

Työkappaleen hyvän työstötarkkuuden varmistamiseksi käytetään Alliance LRMR -mekaanista pöydän alla olevaa kompensointimekanismia: monipisteinen mekaaninen taipuman kompensointilaite voi muodostaa klusterin ihanteellisista paikoista plus kupera käyrä, ja laitteen tarkka projektio voi numeerinen ohjausjärjestelmä ohjaa sitä automaattisesti, kun käsitellään eripaksuisia tai -pituisia osia, jotta varmistetaan hyvä tarkkuus työstettävän kappaleen käsittelyssä. Kompensointilaitteessa ei ole vain CNC-vaakatason automaattinen kompensointi, vaan myös pitkittäinen manuaalinen kompensointi.

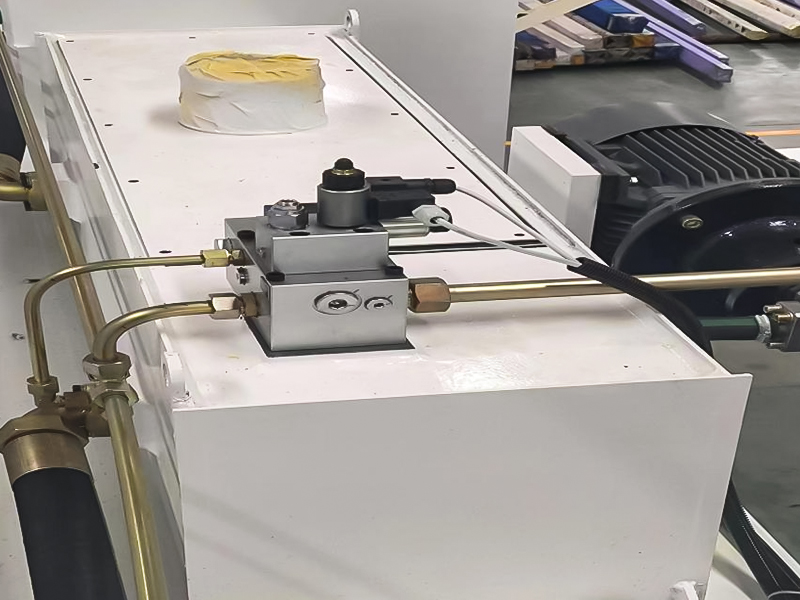

Saksalainen REXROTH taivutuskoneen erityinen hydraulijärjestelmä

Saksalaisen REXROTH-taivutuskoneen erityinen hydraulijärjestelmä (sähköhydraulinen suhteellinen servo-synkroninen ohjausjärjestelmä) on otettu käyttöön. Järjestelmä on asennonohjausjärjestelmä, suljetun silmukan, joka havaitsee dynaamisesti liukusäätimen synkronointivirheen hilasäännön kautta ja korjaa liukusäätimen synkronointivirheen numeerisen ohjausjärjestelmän sähköhydraulisella servoventtiilillä niin, että liukusäädin voi aina olla samansuuntainen työpöydän kanssa, jos kuormitus on täydellinen. Liukusäätimen synkronointitarkkuus ≤±0,02 mm.

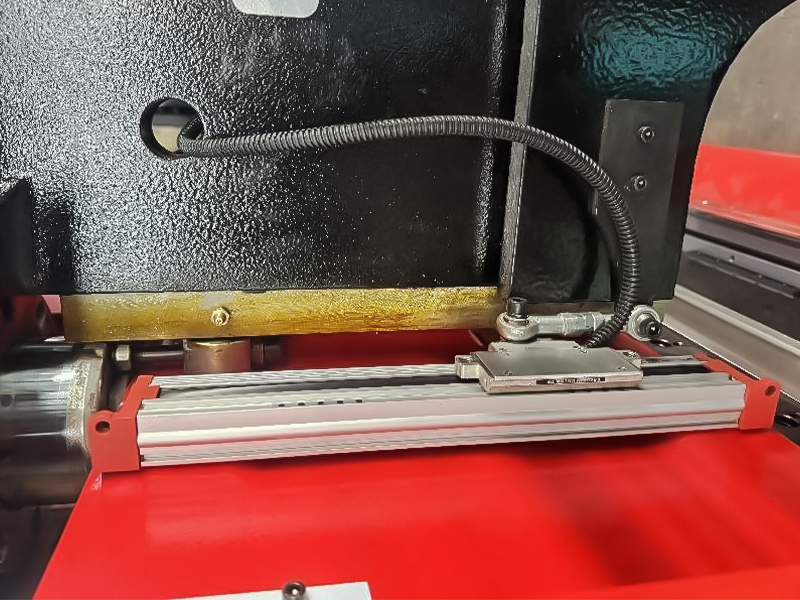

Ritilävivain GIVI

Liukusäätimen molemmat puolet on varustettu italialaisella GV-optisella viivaimella, joka havaitsee synkronisen paikanpalautteen
Korkea resoluutio jopa 0,1 mikronia. Tarkkuustaso ±1 mikroniin asti, suurin rakovirhe on alle 1 mikroni.

Nopea pystysuora asennus ja pikaklipsien irrotus

Tarkkuusnopean kiinnikkeen konfiguraatiolla voidaan toteuttaa muotin kaksisuuntainen asennus ja vaihto telineen pohjalta ja sivulta, mikä voi tehokkaasti lyhentää muotin vaihtoaikaa, parantaa tuotannon tehokkuutta ja kantokykyä suuremmaksi.

Kaksivärinen sormi, hieno muotoilu, kestävä

Sähköjärjestelmä

Koneen sähköisen ohjausjärjestelmän pääkomponentit käyttävät kansainvälisesti tunnettua Schneider/Siemens-merkkiä, vakaa ja kestävä.
Hyväksyy moduulin suunnittelu, koko yksinkertainen ja antelias;
Sähkökaappi käyttää pölytiivistä rakennetta piirin käyttöiän ja turvallisuuden varmistamiseksi;

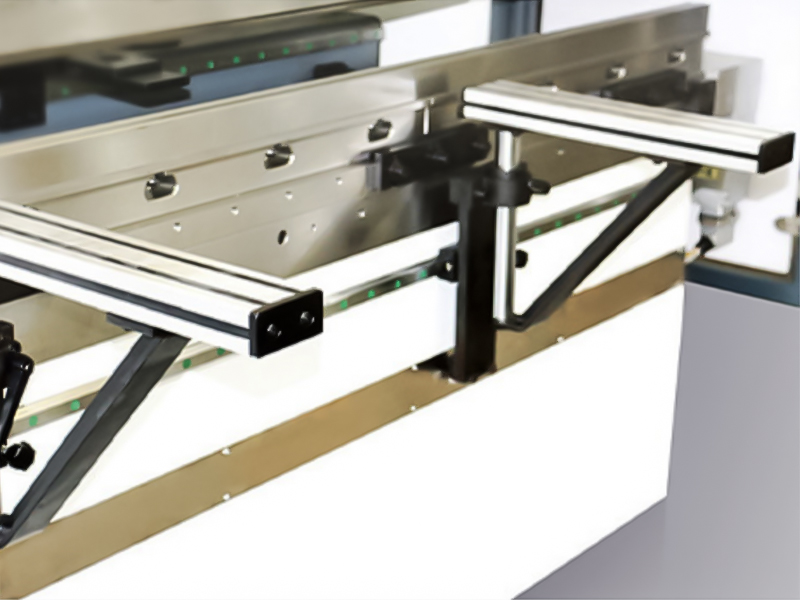

Siirrä etulokeroa

Lineaarista ohjauskiskoa pitkin liikkuva se voidaan kiinnittää mihin tahansa asentoon taivutustyön helpottamiseksi ja työn tehostamiseksi. (Kiinteä tyyppi on vakiona yksittäisissä malleissa.

Lasersuojaus (valinnainen)

Taivutuskoneet, joissa on DSP näkyvä lasersuojaus, yhteensopiva EN12622:n kanssa. Palkki suojaa taivuttajan sormia puristumisvaaralta meistin ja muotin väliin.
Järjestelmän vasteaika on 2ms ja suurin suojaetäisyys on 15m
Täyttää seuraavat turvallisuusstandardit: EU CEI EN62061, EN ISO13849-1, CEI EN61496-1, CEI EN61496-2, EN 12622

Laadukas muotti

Alliance-muotti (integroitu karkaisu), 42crmo:n (42 kromimolybdeeni) käyttö korkealaatuisena muottimateriaalina täydellisen lämpökäsittelyprosessin jälkeen (integroitu karkaisu, lasersammutus, nitrauskäsittely) kantokyvyn ja käyttöiän varmistamiseksi muotti. Käytä huippuluokan tarkkuustyöstökoneiden käsittelyä varmistaaksesi korkean tarkkuuden muotin.

MEISTÄ
Nantong Tengzhong Machinery Manufacturing Co., Ltd. on Kiina Tandem cnc paina jarrua toimittajia ja OEM/ODM Tandem cnc paina jarrua yritys, joka sijaitsee Jangtse-joen suiston Shanghain talouskeskuksen pohjoissiivessä, Nantong Haian City Libaon kehitysvyöhykkeellä, on tutkimus- ja tuotantoyritys leikkauskoneiden, taivutuskoneiden ja valssauskoneiden sekä muiden koneiden T & K-, tuotanto-, myynti- ja huoltotoimintaan. yksi yrityksistä, joka on erikoistunut "Tengzhong"-merkkisarjan hydraulisten leikkauskoneiden, mekaanisten leikkauskoneiden, hydraulisten taivutuskoneiden, hydraulisten levyvalssauskoneiden, mekaanisten levyvalssauskoneiden, hydraulisten kulmaleikkauskoneiden, yhdistettyjen lävistys- ja leikkauskoneiden ja muiden taontalaitteiden tuotantoon , jota käytetään laajalti kevyessä teollisuudessa, ilmailussa, laivanrakennuksessa, metallurgiassa, instrumenteissa, sähkölaitteissa, ruostumattomissa terästuotteissa, teräsrakenteiden rakentamisessa ja koristeluteollisuudessa. Tengzhong-koneet ovat aina pitäneet kiinni kehityskonseptista "tuottaa erinomaisia ​​tuotteita, tarjota täydellistä palvelua ja tyydyttää jokaista käyttäjää", ja se on aina ajatellut asiakkaita ja palvellut asiakkaita vilpittömästi. Odotamme innolla yhteistyötä kanssasi paremman tulevaisuuden luomiseksi yhdessä!
Uutiset
Viesti Palaute

Kuinka energiatehokas on tandem CNC puristaa jarrua ?

Energiatehokkuus a tandem CNC puristaa jarrua riippuu useista avaintekijöistä, jotka liittyvät koneen suunnitteluun, ohjausjärjestelmiin ja käyttöön. Vaikka tandem-CNC-puristinjarrut ovat yleensä tehokkaampia kuin vanhemmat, perinteiset hydrauliset puristinjarrut, on silti tiettyjä näkökohtia, jotka vaikuttavat niiden kokonaisenergiankulutukseen. Tässä on erittely siitä, mikä vaikuttaa tällaisten koneiden energiatehokkuuteen:

Sähköhydrauliset servojärjestelmät
Energiatehokkuuden etu: Nykyaikaiset tandem-CNC-puristinjarrut on usein varustettu sähköhydraulisilla servojärjestelmillä, jotka ovat energiatehokkaampia perinteisiin hydraulijärjestelmiin verrattuna. Nämä järjestelmät käyttävät energiaa vain koneen ollessa liikkeessä sen sijaan, että ne ylläpitäisivät jatkuvaa hydraulipainetta, mikä vähentää tyhjäkäynnin virrankulutusta.
Miksi se on tehokasta: Servomoottorien käyttö tandemjärjestelmissä mahdollistaa hydraulipaineen tarkan hallinnan ja vähentää energiahukkaa valmiusaikana. Tämä on-demand-lähestymistapa tarkoittaa, että energiaa kulutetaan vain tarvittaessa.

Muuttuvan nopeuden taajuusmuuttajat
Energiatehokkuuden etu: Tandem-CNC-puristinjarruissa käytetään tyypillisesti vaihtelevia taajuuksia (VFD) tai vaihtelevan nopeuden taajuusmuuttajia (VSD), joiden avulla kone voi säätää moottoreiden nopeutta ja vääntömomenttia erityisten kuormitusvaatimusten perusteella.
Miksi se on tehokasta: Optimoimalla moottorin suorituskykyä ja vähentämällä energiankulutusta alhaisen kuormituksen aikana (esim. kun kone on joutokäynnillä tai liikkuu hitaasti tehtävien välillä), energiankulutus pienenee merkittävästi. Tämä johtaa energiansäästöön erityisesti korkean tuotannon ympäristöissä.

Pienempi tyhjäkäynnin virrankulutus
Energiatehokkuuden etu: Monissa nykyaikaisissa puristusjarruissa, mukaan lukien tandemmalleissa, on järjestelmät, jotka minimoivat virrankulutuksen, kun kone ei taivuta aktiivisesti. Ominaisuudet, kuten automaattinen sammutus käyttämättömyysjaksojen jälkeen, vähentävät energiankulutusta entisestään.
Miksi se on tehokas: Seisokkien tai tuotantojaksojen välisten taukojen aikana kone kuluttaa vain vähän virtaa, mikä parantaa yleistä energiatehokkuutta toimissa, jotka eivät ole jatkuvasti käynnissä.

CNC-ohjausjärjestelmät
Energiatehokkuuden etu: Kehittyneet CNC-ohjausjärjestelmät lisäävät energiatehokkuutta optimoimalla taivutusprosessin. CNC-järjestelmä voi säätää puristusjarrun liikkeitä ja tehonkäyttöä reaaliajassa, mikä vähentää tarpeetonta energiankulutusta jokaisen toimenpiteen aikana.
Miksi se on tehokasta: CNC-optimointi mahdollistaa lyhyemmät sykliajat ja taivutusprosessin tarkemman hallinnan, mikä tarkoittaa pienempää energiankulutusta tuotettua osaa kohti.

Regeneratiiviset hydraulijärjestelmät
Energiatehokkuuden etu: Jotkut tandem-CNC-puristinjarrut käyttävät regeneratiivisia hydraulijärjestelmiä, jotka kierrättävät energiaa käytön aikana. Nämä järjestelmät voivat ottaa talteen jarrupuristimen paluuiskun aikana syntyneen ylimääräisen hydraulisen energian ja käyttää sitä uudelleen sen sijaan, että se haihduttaisi sitä lämpönä.
Miksi se on tehokasta: Kierrättämällä energiaa järjestelmä vaatii vähemmän virtaa ulkoisista lähteistä, mikä pienentää koneen kokonaisenergiajalanjälkeä.

Energiaa säästävät tilat
Energiatehokkuuden etu: Monissa CNC-puristinjarruissa, erityisesti nykyaikaisissa malleissa, on energiansäästötilat tai -asetukset, jotka vähentävät virrankulutusta joutojaksojen tai tehtävien välillä.
Miksi se on tehokas: Nämä tilat mahdollistavat koneen siirtymisen alhaisen virrankulutuksen tilaan, kun se ei ole aktiivisesti mukana taivutustoiminnoissa, mikä säästää energiaa ilman, että kone tarvitsee sammuttaa kokonaan.

Koneen koko ja kuormituksen kysyntä
Energiatehokkuuden huomioiminen: Koneen koko ja toiminnan vaatimukset (eli materiaalin paksuus ja mutkien monimutkaisuus) vaikuttavat suoraan energiatehokkuuteen. Paksuilla materiaaleilla työskenneltävä suurempi tandempuristusjarru kuluttaa luonnollisesti enemmän energiaa, mutta jos sitä käytetään optimaalisesti suurtuotantoon, voidaan energiaa tuotettua osaa kohden minimoida.
Miksi se on tärkeää: Energiatehokkuus a tandem CNC puristaa jarrua on maksimoitu, kun konetta käytetään tehtäviin, joissa hyödynnetään sen suurta kapasiteettia ja tandem-ominaisuuksia. Koneen käyttäminen alhaisella kuormituksella tai harvoin käytössä ei välttämättä ole yhtä energiatehokasta.

Pidempi koneen käyttöikä ja vähemmän kulumista
Energiatehokkuuden huomioiminen: Koneet, joissa on energiatehokkaammat järjestelmät, kuluvat usein vähemmän, mikä tarkoittaa, että ne toimivat tehokkaammin koko käyttöikänsä. Esimerkiksi servokäyttöiset järjestelmät kokevat vähemmän mekaanista rasitusta, mikä johtaa pidempään komponenttien käyttöikään ja tasaisempaan suorituskykyyn.
Miksi se on tehokasta: Vähentynyt mekaaninen kuluminen tarkoittaa, että kone säilyttää energiatehokkuutensa pidempään ja vaatii vähemmän energiaintensiivisiä korjauksia tai vaihtoja.

Ympäristöystävälliset suunnitteluvaihtoehdot
Energiatehokkuuden etu: Jotkut valmistajat suunnittelevat tandem-CNC-puristinjarrunsa ympäristöystävällisillä ominaisuuksilla, kuten vähän energiaa kuluttavilla hydraulinesteillä, tehokkaammilla jäähdytysjärjestelmillä ja kierrätettävillä komponenteilla.
Miksi se on tehokasta: Nämä suunnitteluvalinnat vähentävät ympäristövaikutuksia ja vähentävät koneen kokonaisenergiajalanjälkeä sekä käytön että mahdollisen hävittämisen aikana.

Yleinen tehokkuusyhteenveto:
Tandem-CNC-puristinjarrut on suunniteltu energiatehokkaammiksi kuin perinteiset hydrauliset puristinjarrut servojärjestelmien, muuttuvanopeuksisten käyttölaitteiden ja energiaa säästävien ominaisuuksien ansiosta. Todellinen tehokkuus riippuu kuitenkin tekijöistä, kuten koneen käytöstä, materiaalin paksuudesta ja käyttöasetuksista. Optimaalisesti käytettynä tandem-puristinjarrut voivat tarjota merkittäviä energiansäästöjä vanhoihin malleihin verrattuna, erityisesti suurissa tuotantomäärissä, suuren mittakaavan tuotantoympäristöissä.
