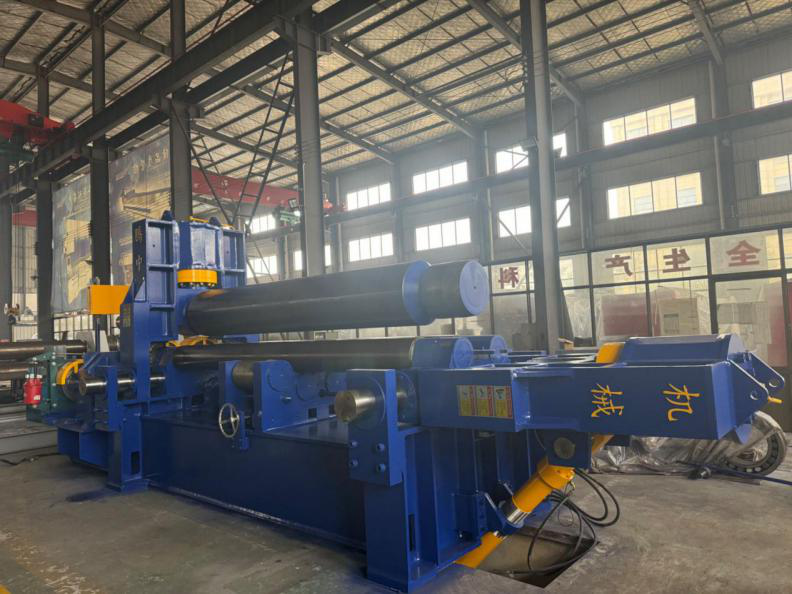

3-rullainen hydraulinen levyvalssauskone

1. Tämän tyyppisessä levykelauskoneessa on levyn pään esitaivutus, ja esitaivutuksen jäljelle jäävä suora reuna on alle 2,5 kertaa levyn paksuus.

2. Ota käyttöön EPS automaattinen elektroninen vaaitustekniikka, reaaliaikainen valvonta ja reaaliaikainen säätö, säädä automaattisesti ylätelan tasoa ja pidä ylä- ja alarullat samansuuntaisina.


3. Tämän tyyppisen levyvalssauskoneen ainutlaatuinen jälkitaivutusprosessi voi toteuttaa esitaivutuksen lopussa, jatkuvan taivutuksen ilman takakulmaa, ja taivutusprosessi on täysin digitaalinen näyttö.


4. Suurikokoinen LCD-kosketusnäyttö digitaalinen näyttö, ihmisen ja koneen dialogin ohjausliittymä, tehokas ja intuitiivinen käyttö.


5. Ylemmän rullan kiinteä häiriökompensointi yhdistetään alemman telan muuttuvaan häiriökompensointiin, jotta voidaan tehokkaasti voittaa häiriön muodonmuutoksen vaikutus ja parantaa tuotteen suoruutta.


6. Erilaisilla ylikuormitus- ja turvallisuussuojatoiminnoilla, lukitustoiminnoilla, automaattisilla vikahälytyksillä ja kehotteilla voidaan tehokkaasti estää väärinkäyttö ja suojata laitteiden ja käyttäjien turvallisuutta.


7. Erittäin luja hitsattu runko ja kannake, vahva rakenne, kestävä. Alustassa on runkorakenne, korkea vääntöosakerroin, vähemmän ankkuripultteja ja kätevä asennus ja virheenkorjaus.


8. Koko runko on hehkutettu jännityksen poistamiseksi, eikä se koskaan väänny.

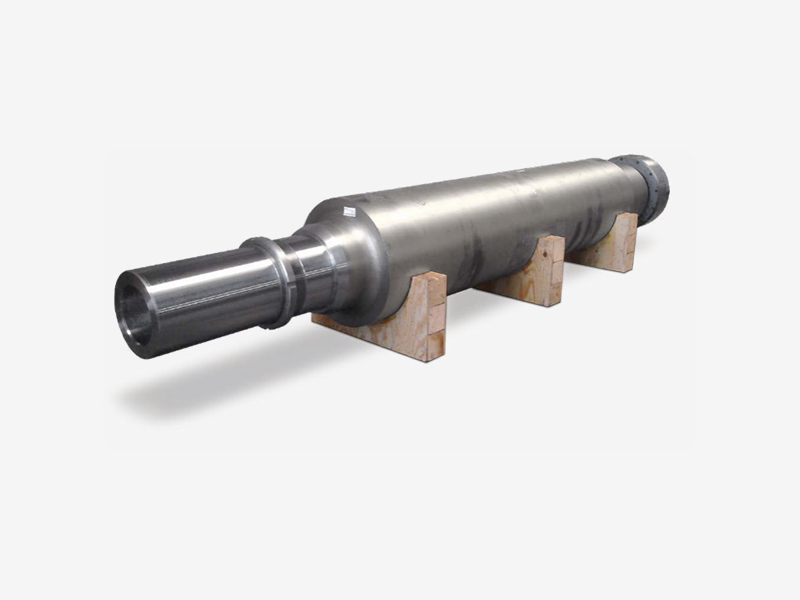

9. Työtela on 42 crmo kiinteä taonta, karkaisun, karkaisun karkaisuprosessin jälkeen. Telan materiaali on 45 # terästä, karkaistu käsittely, kovuus HB190 ~ 220.


10. Hydraulisten venttiilien valinta Superpositioventtiilisarja, putkien asettelu on yksinkertainen, helppo huoltaa ja korjata.

PREV：3-rullainen mekaaninen levyvalssauskone
NEXT：CNC 4-telainen levyvalssauskone

Rulla-asennuslaite

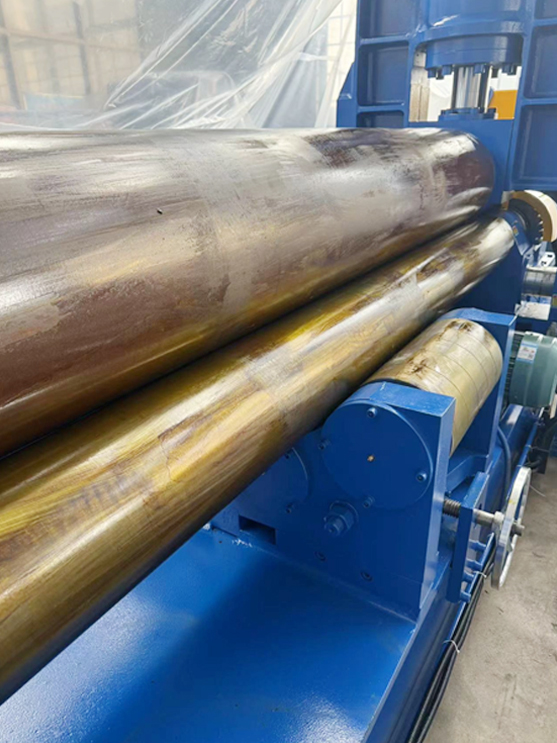

Ylärullalaite koostuu ylärullasta, pääöljysylinteristä, ylemmästä rullalaakerin istukasta ja kaksirivistä kohdistuslaakerista.
Kaksi pääsylinteriä tarjoavat arkin rullaamiseen tarvittavan paineen, ja pääsylinterin työpaine on 19,5 MPa.
Kaksirivinen kohdistuslaakeri ottaa käyttöön alhaisen nopeuden ja raskaan linjausrullalaakerin.
Ylätela on muotoiltu rummuksi, jota käytetään kompensoimaan ylätelan muodonmuutosta.
Ylempi rulla on valmistettu 42CrMo:sta, karkaistu karkean käsittelyn jälkeen, HB260-300; Viimeistelyn jälkeen keskitaajuinen karkaisu HRC45-50.

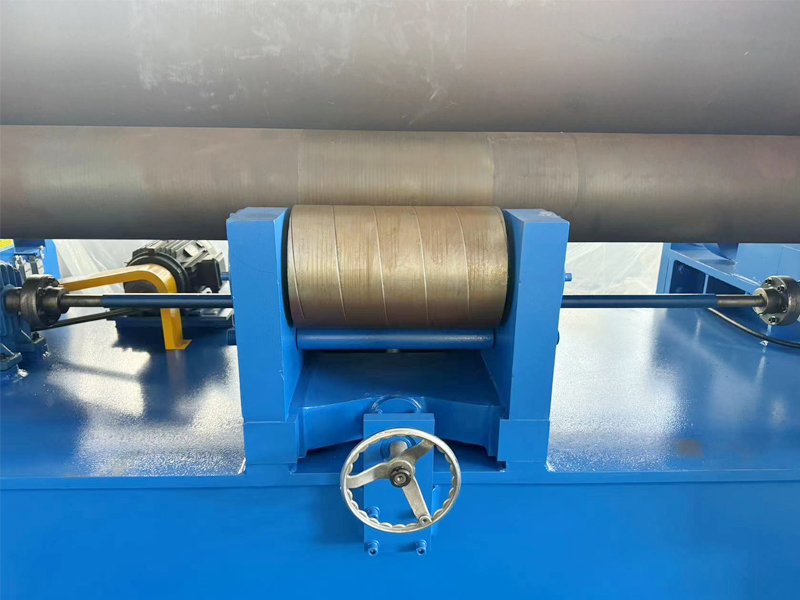

Alempi rulla ja vaakasuora liikkuva laite

Alempi rullalaite koostuu alarullasta, alemmasta rullalaakerin istukasta, alemmasta rullan liukulaakerista, alemmasta rullan syöttövaihteesta jne.
Alempi telalaite tarjoaa positiivisen ja negatiivisen vääntömomentin kelalevylle. Pääkäytön ulostulovaihteen ja alemman rullan tulovaihteen kautta vaihteiston vääntömomentti.
Alatela on valmistettu 45# teräksestä, karkaistu ja prosessoitu, ja telan rungon pinta on mekaanisesti vahvistettu.
Alempi rullan liukulaakeri on valmistettu itsevoitelevasta komposiittimateriaalista SF-1.
Vaakasuuntainen liikkuva laite saa voimansa vaakasuuntaisesta liikkuvasta moottorista, ja se ohjaa rungon ja ylemmän telan komponentit liikkumaan vaakasuunnassa kierukkavälitysmekanismin ja spiraalivälitysmekanismin läpi työkappaleen esitaivutus ja epäsymmetrinen käämitys.

Alempi rulla ja vaakasuora liikkuva laite

Tyhjäkäyntilaite koostuu välipyöräyhdistelmästä, vinokiilamekanismista ja spiraalimekanismista.
Säätöruuvi ajaa kaksi kaltevakiilaryhmää lähelle tai erottaa toisistaan, mikä nostaa tai laskee välipyöräyhdistelmää.
Tela on valmistettu 45 teräksestä, karkaistu käsittely ja kovuus on pienempi kuin alemman telan.

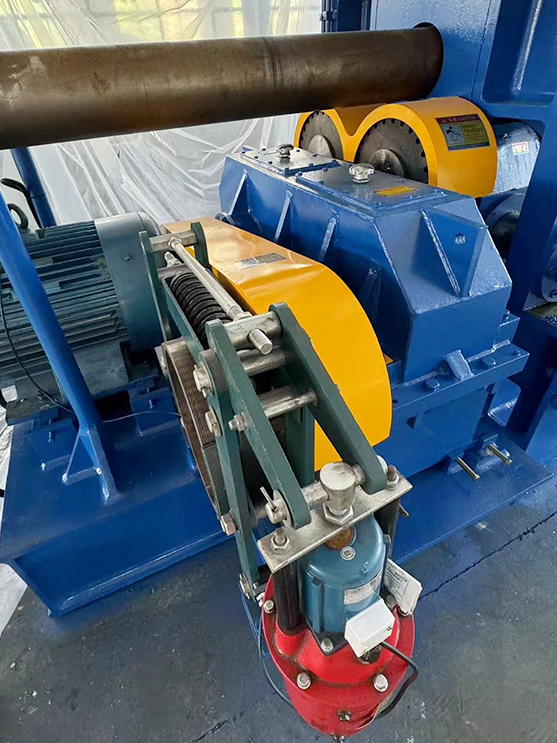

Pääkäyttöjärjestelmä

Pääkäyttöjärjestelmä koostuu päämoottorista, alennusvaihteesta, ulostulovaihteesta jne.
Järjestelmä voi pyöriä positiivisesti ja negatiivisesti tuottaakseen työvoimaa ja siirtää vääntömomentin alempaan telaan päävähennyksen, ulostulovaihteen ja alemman telan vaihteen kautta siten, että alempi rulla pyörii ja luottaa kitkaan levysyötön ohjaamiseksi loppuun. käämitystyö.

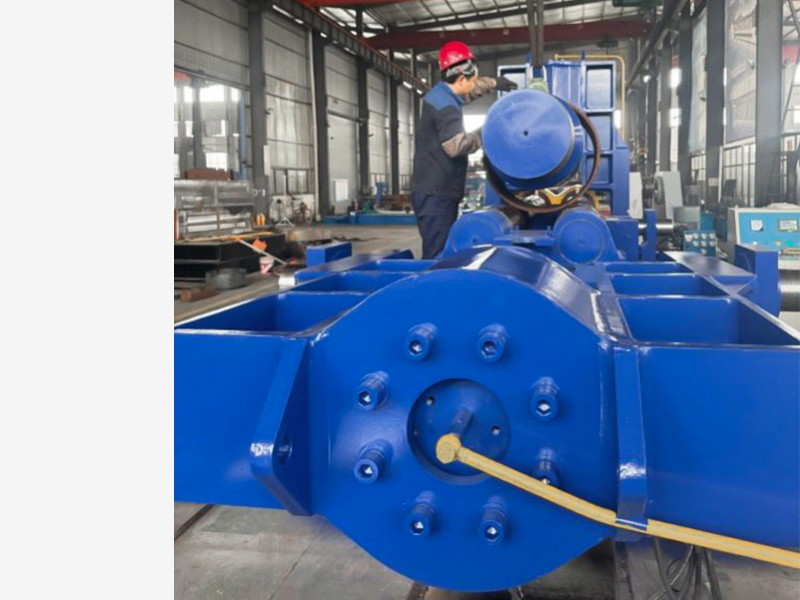

Kippilaite

Kippilaite koostuu tappiakselista, männästä, kippaushydrauliikkasylinteristä, tuesta jne.
Kaatuva hydraulisylinteri ajaa kippausrungon kaatumaan tai nollaamaan. Kun runko on kaatunut, tuote on helppo irrottaa kärjen päätä pitkin.

◆ Tasapainotuslaite: Tasapainotuslaite koostuu kahdesta vetotangosta ja tasapainotuspalkista.
Kippauspuolen rungon kaatumisen jälkeen tasapainotuslaite painaa ylätelan häntää ylläpitääkseen ylätelan tasapainoa.

◆ Teline: Kiinteä ja käännetty runko osien hitsaukseen, hitsauksen jälkeen tärinävanheneminen jännityskäsittelyn poistamiseksi. Kehystä käytetään hydraulisylinterin asentamiseen ja ylempien telan osien siirtämiseen vaakasuoraan.

◆ Pohjalevy: Alusta on laatikkohitsattu rakenne, hehkutuskäsittely. Käytetään komponenttien asentamiseen.

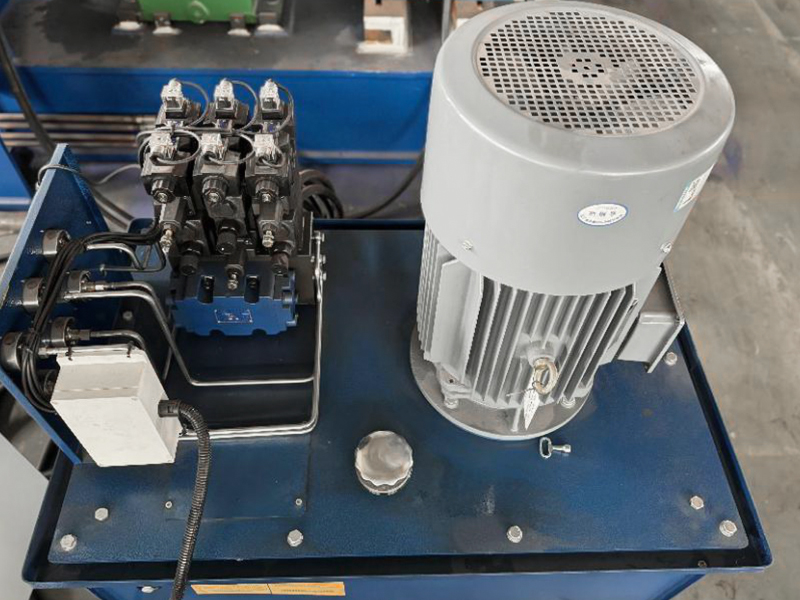

Hydraulijärjestelmä

Hydraulijärjestelmä koostuu hammaspyöräpumpusta, venttiiliryhmästä, nesteen liitososista, hydraulisista apuosista jne.
Hydraulisten venttiilien valinta superpositioventtiilisarja, putkisto ei ole vain yksinkertainen, vaan myös helppo huoltaa ja korjata.
Järjestelmä koostuu kolmesta piiristä, ylipainesuoja- ja paineensäätöpiiristä, synkronointipiiristä ja nopeuspiiristä.
Paineensäätöpiiri säätelee järjestelmän työpainetta päävaroventtiilin kautta. Järjestelmän työpaine on 19,5 MPa.
Synkronointisilmukka synkronoi ylemmän telan nousun ja laskun shunttikaasuventtiilin läpi, ja kuristusventtiiliä säädetään ylös ja alas; Ritilän magneettinen sääntötunnistus, ylemmän rullan synkroninen paikannustarkkuus ±0,15 mm.
Nopeussilmukka ohjaa kallistettavan sivurungon kallistusta ja nollausta ja säätää silmukan kuristusnopeutta kuristusventtiilin kautta.

◆ Erilaisia ​​suojauksia: Ylemmän telan nousu ja lasku on vastaavasti suojattu paineenrajoitusventtiilillä.

Sähköinen ohjausjärjestelmä

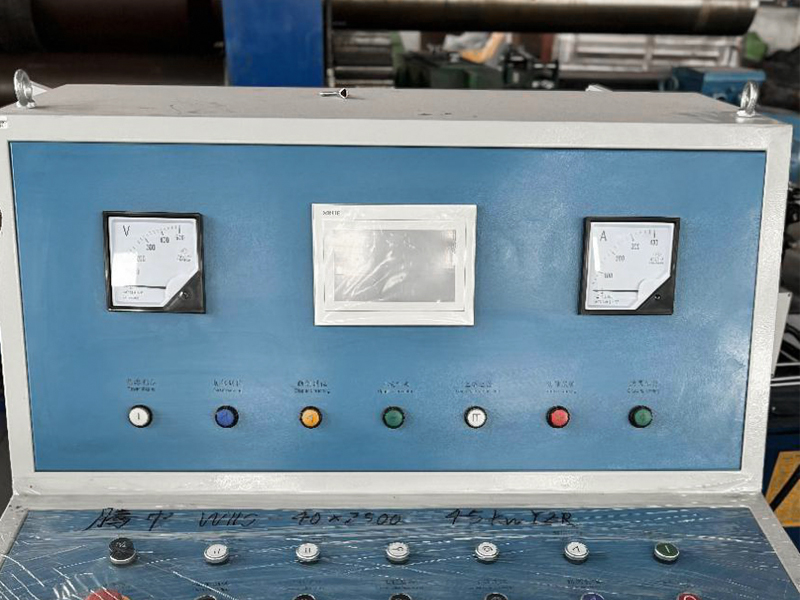

Sähköinen ohjausjärjestelmä koostuu sähkökeskuksesta, käyttöpöydästä ja kädessä pidettävästä painikerasiasta.
Järjestelmän tärkeimmät tekniset indikaattorit:
Järjestelmän käyttöjännite on 380V/50Hz.
Ympäristön lämpötila on -5 astetta - 45 astetta.
Ohjauspiirissä on ohjelmoitava PLC-ohjainjärjestelmä, vähemmän releitä, luotettava toiminta ja pitkä käyttöikä.
Ohjauskaappi on varustettu kaikilla painikkeilla ja osoittimilla koko käämitysprosessin suorittamiseksi, mikä voi ohjata koko koneen työtilaa ja toimintaa. Kädessä pidettävä painikelaatikko tarjoaa kätevän näppäintoimintojen ohjaamisen virtaustoiminnossa.

Numeerinen ohjausjärjestelmä

CNC-järjestelmässä on reaaliaikainen valvonta, paikannusohjaus ja lyhyt sähköinen muisti valssausprosessissa.
Reaaliaikainen valvonta: Kosketusnäytöllä näkyy milloin tahansa siirtymä Y ylös ja alas ylätelan pääsylinteristä sekä ylätelan vaakasuora liike X.
Paikalla oleva ohjaustoiminto: kosketusnäytön numero- ja toimintonäppäimillä voidaan asettaa prosessiparametreja, jotka voivat toteuttaa ylemmän rullan paikallaan ohjauksen ylös ja alas sekä vaakasuuntaisen liikkeen.

Ylemmän rullan yleinen levyvalssauskone

Koneessa on rummun muotoinen ylätela ja halkaisijaltaan pienempi alatela, ja alemman telan alaosaa tukee ylös ja alas säädettävä tela.
Kun työkappaletta rullataan, rullan korkeutta voidaan säätää tarpeen mukaan ja tuotteen pitkittäissauman leveyden tasaisuus voidaan saavuttaa erittäin tarkasti.

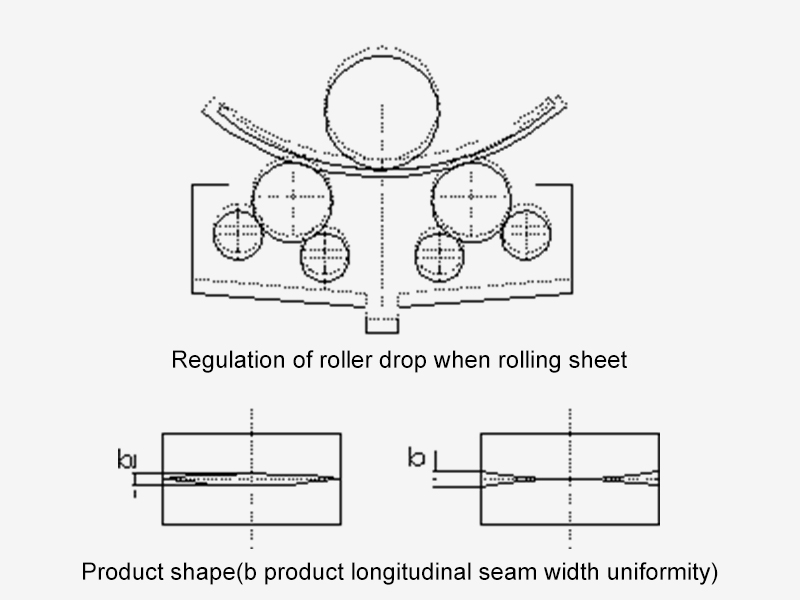

◆ Paksujen levyjen valssauksen säätö: Kun rullataan paksua levyä, tela nousee ja antaa päinvastaisen paineen alempaan rullaan synnyttääkseen käänteisen taipuman kompensoimaan ylemmän telan liiallista taipumaa ja saavuttamaan samanlaisen kaarevuussäteen tuotteen keskiosan ja molempien päiden välillä. vähentää tuotteen pituussauman leveyden tasaisuusvirhettä.

◆ Valssatun levyn säätö: Levyä rullattaessa tela putoaa, jotta alempi rulla voi tuottaa tietyn taipuman työpaineen vaikutuksesta kompensoidakseen ylemmän telan muodon vaikutusta, jotta saavutetaan tuotteen käämityksen kaarevuussäteen keski- ja kaksi päätä. samanlainen, vähentää tuotteen pitkittäissauman leveyden tasaisuusvirhettä.

◆ Artikkelin muoto: Pitkittäisen sauman leveyden tasaisuusvirhe on pieni. Oikein säädettynä tuotteen keskiosan ja molempien päiden kaarevuussäde on melko lähellä ja tuotteen pitkittäisen sauman leveyden tasaisuus voidaan saavuttaa erittäin tarkasti.

◆ Takakulma: Ylempi rulla painaa alas samalla kun alempi rulla pyörii; Levyn päässä on suora painetaivutus; Takakulmaa ei ole, jäljellä olevan suoran reunan päätä ohjataan vakioympyrällä ja tuotteen pyöreys on korkea.

◆ Symmetrinen taivutus: Alempi rulla kääntyy positiivisesti ja negatiivisesti, taivuttamalla etukäteen levyn kaksi päätä ja sitten symmetrinen käämitys, tuotteella on oikea kulma, jäljellä olevaa suoraa reunaa on vaikea hallita ja tuotteen pyöreys on huono

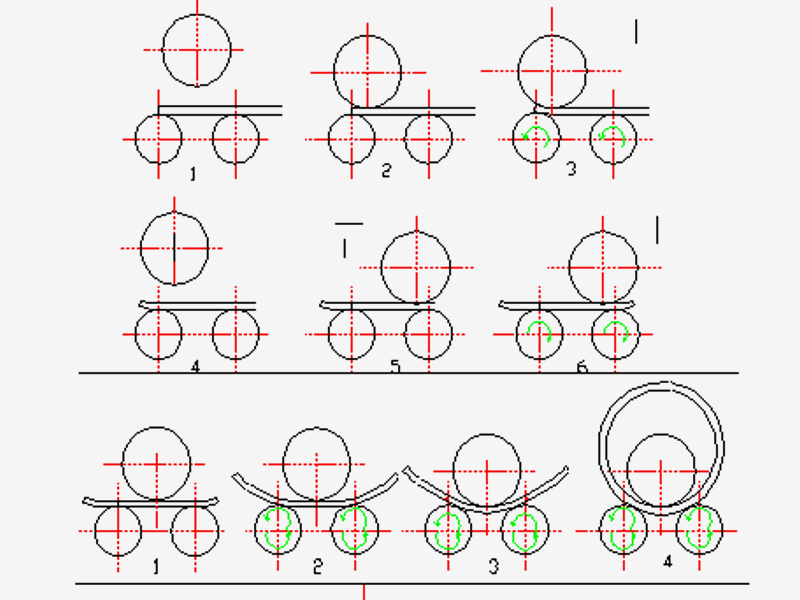

Käärimisprosessi

◆ Pääty mutka:

① Ylemmän ja alemman telan välinen etäisyys on erotettu (ylempi rulla nousee osan).
② Ylätela liikkuu vaakasuunnassa vasemmalle tai oikealle ja sen asema on sellainen, että teräslevy voidaan puristaa ylä- ja alatelan väliin, kun ylempi tela putoaa.
③ Ylempi rulla putoaa
④ Käytä alempaa rullaa ja taivuta koneistuspuolen jäljellä olevaa suorareunaosaa.
⑤ Taivuta samalla prosessilla jäljellä oleva suora reuna toiselle puolelle.

◆ Symmetrinen taivutus:

① Säädä ylätela symmetriseen asentoon alemman telan kanssa ja syötä sitten teräslevyyn.
② Käynnistä vasen ja oikea sylinteri ja paina niitä niin, että ylempi rulla painaa teräslevyä ja käyttää alempaa rullaa taivuttaakseen teräslevyä
③ Lisää asteittain painetta ja pyöritä työrullaa toistuvasti putkimaisen käsittelyn loppuunsaattamiseksi. Tämä tarkoittaa sylinterin taivutuksen loppuun saattamista.

◆ Di maksu:

Siirrä ylätela keskimmäiseen yläraja-asentoon, jolloin kippirunko ei liiku muissa asennoissa. Tällä hetkellä tasapainotuslaite tasapainottaa ylätelan. Kippiteline kaatopaikka.

Kallista telineen nollaus

Kääritettäessä ympyräkaaren muotoisia työkappaleita ja muita tavanomaisia ​​taivutustoimenpiteitä, pää taivutetaan yleensä ensin.
1) Kuvan 5-3 mukaisesti siirrä ylätela toiselle puolelle, säädä alempi paine vastaavalle korkeudelle ja taivuta toinen pää ensin.
2) Pyöritä työrullaa keskiosan taivuttamiseksi.
3) Käännä työtelan toiminta päinvastaiseksi ja siirrä valmiin taivutusosan oikea puoli oikean alarullan lähelle.
4) Ylärulla nousee ja siirtyy toiselle puolelle.
5) Ylempi rulla säätää alemman paineen vastaavalle korkeudelle ja käyttää työrullaa taivuttamaan keskiosan jäljellä olevaa osaa.
6) Taivuta lopuksi toisen puolen pää.
