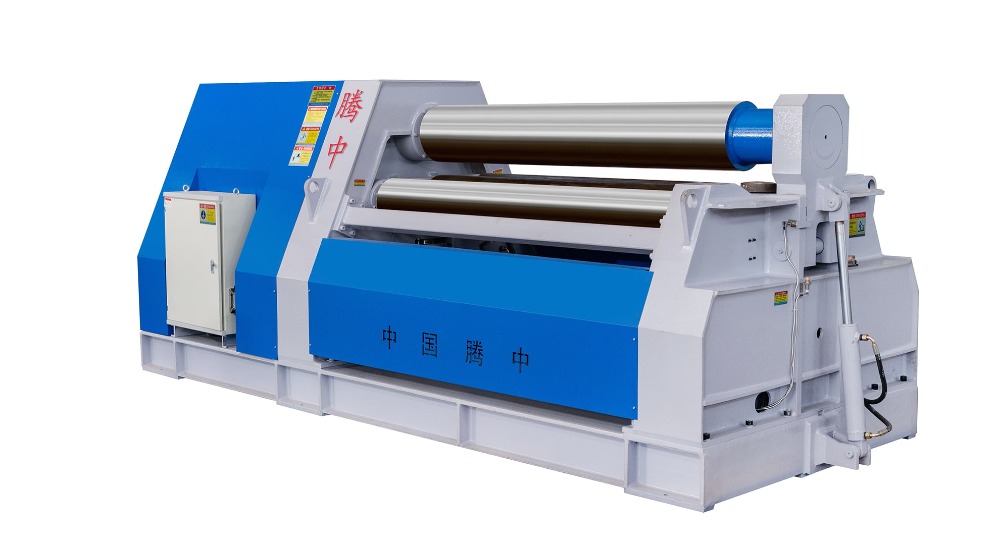

4 Roller Rolling Machine: Kattava esittely

Eräs 4 Roll Rolling Machine , joka tunnetaan myös nimellä Four Roll -levyn taivutuskone, on erikoistunut teollisuustyökalu, joka on suunniteltu taivuttamaan tai rullata metallilevyjä erilaisiin muotoihin, pääasiassa lieriömäisiin tai kartiomaisiin muotoihin. Se toimii materiaalien muodonmuutoksen ja mekaanisen manipuloinnin perusperiaatteissa, mikä tekee siitä välttämättömän omaisuuden lukuisissa valmistus- ja valmistusprosesseissa.

Rakenne

Neljä - rullavalssauskone koostuu pääasiassa seuraavista avainosista:

Hydraulinen paikannussylinteri: Vastuu tiettyjen komponenttien liikkumisen ja sijoittamisen tarkkaan ohjaamisesta varmistaen tarkkoja säätöjä valssausprosessin aikana.

Ohjauspaneeli: Toimii käyttöliittymänä, mikä mahdollistaa parametrien, kuten levyn paksuuden, leveyden ja halutun taivutussäteen, tuloksen. Se myös tarkkailee ja ohjaa koneen yleistä toimintaa.

Ylätela: Useimmissa tapauksissa ylempi rulla on pääkäyttöinen rulla. Se tarjoaa ensisijaisen voiman metallilevyn ohjaamiseksi koneen läpi. Joissakin malleissa se pysyy kiinnitettynä paikoillaan, kun taas toisissa sitä voidaan säätää pystysuoraan tai vaakasuoraan monimutkaisempien taivutustoimintojen saavuttamiseksi.

Sivurullat: Nämä ovat kaksi pienempää rullaa, jotka sijaitsevat koneen molemmilla puolilla. Heillä on ratkaiseva rooli sivuttaispaineen asettamisessa levylle, mikä mahdollistaa kaarevien muotojen luomisen. Sivurullat voidaan säätää korkeudessa ja asennossa valssatun levyn kaarevuuden hallitsemiseksi.

Pohjarulla: Kaksi suurempaa pohjarullaa tukevat metallilevyn painoa ja työskentelevät samanaikaisesti ylärullan kanssa levyn ajamiseksi koneen läpi. Ne edistävät myös levyn alkuperäistä kohdistusta ennen taivutusprosessin alkamista.

Konekehys: Tukeva kehys tarjoaa rakenteellista tukea kaikille neljän rullavalssaamon komponenteille. Se on tyypillisesti korkean lujuus teräksestä kestämään liikkuvuusprosessin aikana syntyneet voimat.

Työperiaate

Valmistus: Ennen valssausprosessin aloittamista koneen käyttäjän on varmistettava, että metallilevy on puhdas, vapaa kaikista roskista tai epäpuhtauksista, jotka voivat vaikuttaa mutkan laatuun. Levy kohdistetaan sitten oikein ja sijoitetaan pohja- ja ylärullien väliin. Operaattori asettaa myös koneparametrit, kuten levyn paksuuden, leveyden ja halutun taivutussäteen, lopputuotteen eritelmien mukaan.

Alkuperäinen sijainti: Koneen pohjarulla säädetään levyn painon tukemiseksi tasaisesti. Tämä alkuperäinen tuki on ratkaisevan tärkeää varmistaa, että levy liikkuu tasaisesti koneen läpi valssausprosessin aikana. Ylätelat nostetaan ylimmässä asentossaan, mikä luo riittävän suuren aukon metallilevyn helpon asettamisen mahdollistamiseksi.

Lisäys: Metallilevy työnnetään huolellisesti pohjan ja yläosan väliin koneen sisääntulon raon läpi. Operaattorin on huolehdittava varmistaakseen, että levy on keskitetty ja linjattu täydellisesti rullien kanssa. Mahdolliset väärinkäytökset tässä vaiheessa voivat johtaa epätasaiseen taivutukseen tai lopputuotteen virheisiin.

Säätö: Kun levy on paikoillaan, käyttäjä säätää pohjan ja ylärullien sijainnit vastaamaan haluttu taivutussäde ja kaarevuus. Tämä säätö on kriittinen vaihe oikean taivutussäteen saavuttamisessa aiheuttamatta liiallista venymää tai muodonmuutoksia levylle. Tarkat säädöt tehdään usein ohjauspaneelilla, mikä mahdollistaa rulla -asentojen hienon virittämisen.

Taivutus: Kun rullat säädetään oikein, koneen hydrauliset tai mekaaniset järjestelmät ovat kiinni. Pohjarullit alkavat pyöriä, ajaen levyn eteenpäin. Samanaikaisesti ylärullit kohdistavat levylle alaspäin suuntautuvaa painetta. Kun levy liikkuu rullien läpi, se läpikäy plastisia muodonmuutoksia, taivuttaen vähitellen pohjatelien ympärille halutun kaarevaan muodon saamiseksi.

Progressiivinen taivutus: Monissa tapauksissa taivutusprosessia ei suoriteta yhdellä passilla. Kun levy jatkaa liikkumista rullien läpi, käyttäjän on ehkä tehtävä lisää säätöjä ylä- ja alarullien asentoihin tarkat kaarevuuden ja muodon saavuttamiseksi. Tämä progressiivinen taivutusmenetelmä, johon liittyy usein useita kulkuja, auttaa varmistamaan tarkkuuden ja minimoimaan levylle stressin, mikä johtaa korkealaatuiseen lopputuotteeseen.

Poistuminen ja poistaminen: Kun levy on kulkenut kaikki rullit ja saavuttanut halutun muodon, se poistuu koneesta toisessa päässä. Käyttäjä poistaa taivutetun levyn varovasti koneesta, ja valssausprosessi on valmis. Poistettu levy on sitten valmis jatkokäsittelyyn tai kokoonpanoon erityisistä valmistusvaatimuksista riippuen.

Toimintamenettelyt

Koneen asetukset: Ennen kuin käytät neljää rullavalssauskonetta, on välttämätöntä varmistaa, että kone on koottu oikein ja kalibroitu. Tähän sisältyy hydraulisten tai mekaanisten järjestelmien tarkistaminen vuotojen, toimintahäiriöiden tai kulumisen merkkejä varten. Turvamekanismit, kuten hätäpysäytyspainikkeet ja vartijat, olisi myös tarkistettava varmistaakseen, että ne ovat toimintakunnossa. Lisäksi rullan kohdistukset on varmistettava tarkkojen taivutustulosten takaamiseksi.

Levynvalmistus: Ohjattava metallilevy on puhdistettava huolellisesti lian, ruosteen tai muiden epäpuhtauksien poistamiseksi. Se on myös tarkistettava asianmukaisen koon ja mahdollisten vikojen varalta. Levy sijoitetaan sitten oikein taivuttamiseen ottaen huomioon haluttu suunta ja kohdistus koneen rullien kanssa.

Rullan säätö: Halutun taivutussäteen ja kaarevuuden perusteella käyttäjä säätää pohja- ja ylärullien asentoja. Tämä säätö voi sisältää manuaalisten säätimien käyttöä tai koneen tietokoneen hallittuun järjestelmään luottaminen. Operaattorin tulee ottaa yhteyttä koneen käsikirjaan tai ohjeita erityisiin säätömenettelyihin, koska eri malleilla voi olla hieman erilaisia ​​säätömekanismeja.

Levyn lisäys: Levy työnnetään huolellisesti koneen sisääntulon aukkoon varmistaen, että se on keskitetty ja kohdistettu työperiaatteessa kuvatulla tavalla. Mahdolliset väärinkäytökset tässä vaiheessa voi johtaa epätasaiseen taivutukseen tai muihin laatuongelmiin.

Taivutusprosessi: Koneen hydrauliset tai mekaaniset järjestelmät aktivoidaan taivutusprosessin aloittamiseksi. Operaattori tarkkailee tiiviisti taivutuksen etenemistä tarkkailemalla levyä liikkuessaan rullien läpi. Tämän prosessin aikana rulla -asentojen säädöt voivat olla tarpeen halutun taivutuksen saavuttamiseksi.

Progressiivinen taivutus: Jos halutun muodon saavuttamiseksi vaaditaan useita kulkuja, operaattori suorittaa nämä kulkut säätäen rullien asentoja kunkin passin välillä. Tämä vaihe - BY -askelmenetelmä mahdollistaa hallitumman ja tarkemman taivutusprosessin.

Poistuminen ja poistaminen: Kun levy on taivutettu haluttuun muotoon, sen sallitaan poistua koneesta. Operaattori poistaa taivutetun levyn huolellisesti ja tarkastaa sen mahdollisista virheistä, kuten epätasaiset taivutukset, halkeamat tai muut puutteet. Levylle voidaan tarvittaessa altistua jatkokäsittelylle tai rullata mahdollisten ongelmien korjaamiseksi.

Koneen ylläpito: Kun taivutusprosessi on valmis, koneessa rutiininomainen huolto on välttämätöntä. Tähän sisältyy koneen puhdistaminen metallilastujen tai roskien poistamiseksi, jotka ovat saattaneet kerätä liikkuvuusprosessin aikana. Liikkuvat osat, kuten rullit ja hydrauliset sylinterit, olisi voiteltava kitkan ja kulumisen vähentämiseksi. Mahdolliset kulut tai vauriot, kuten kuluneet - laakerit tai hydrauliset letkut, olisi puututtava nopeasti koneen jatkuvan toiminnan varmistamiseksi.

Edut

Vähentynyt edeltävä valssaus: Neljän rullanvalssauskoneessa materiaali puristuu kahden keskusrullan väliin, mikä vähentää merkittävästi laajan edeltävän rullan tarvetta. Tämä ei vain säästä aikaa, vaan myös parantaa liikkuvuusprosessin yleistä tehokkuutta.

Yksi - Pass -työ: Monet neljä rullavalssauskoneita kykenevät suorittamaan useita toimintoja, mukaan lukien squing, edeltävä valssaus, rullaus ja sulkeminen edeltävänä, kaikki yhdessä passissa. Tämä virtaviivainen prosessi yksinkertaistaa valmistuksen työnkulkua ja lisää tuottavuutta.

Vaakalevyn syöttö: Alemman telan ja sivutelan tuen ansiosta levy voidaan syöttää koneeseen vaakasuoraan. Tämä vaakasuuntainen ruokintamenetelmä on helpompi ja vakaampi, etenkin suuremmille ja raskaammille levyille.

Levyn neliö: Sivurullan sijainti mahdollistaa levyn helppoa neliötä. Tämä varmistaa, että levy on kohdistettu oikein ennen valssausprosessin alkamista, mikä johtaa tarkempiin ja tasapainoisempiin taivutustuloksiin.

Vähentynyt koneen tilavaatimus: Koska neliö ja rullaaminen voidaan usein tehdä yhdessä vaiheessa, koneen ympärillä vaadittu tila vähenee. Tämä on erityisen hyödyllistä tuotantolaitoksissa, joissa tilaa voi olla rajallinen.

Suuri tarkkuus ja pyöreys: Neljä - rullavalssauskoneet, etenkin ne, joilla on edistyneitä ohjausjärjestelmiä, voivat saavuttaa korkean tarkkuuden ja pyöreyden valssatuissa tuotteissa. Tämä tekee niistä ihanteellisia sovelluksiin, joissa tarvitaan tiukkoja toleransseja, kuten ilmailu- ja autoteollisuudessa.

Monipuolisuus: Nämä koneet voivat käsitellä laajan valikoiman lautaspaksuuksia, leveyksiä ja materiaaleja, mikä tekee niistä erittäin monipuolisia. Niitä voidaan käyttää erilaisten muotojen rullaamiseen, mukaan lukien sylinterit, kartiot ja kaarit, vastaamaan erilaisten valmistusprosessien monipuolisia tarpeita.

Automaattiset ominaisuudet: Jotkut modernit neljä - rullavalssauskoneet on varustettu automaattisella kohdistus- ja kiinnitystoiminnoilla. Nämä ominaisuudet varmistavat, että levy pysyy paikoillaan valssausprosessin aikana estäen sen liukumisen tai poistamisen, mikä parantaa edelleen lopputuotteen laatua.

Turvaominaisuudet: Monet neljä - rullanvalssauskoneet on suunniteltu turvaominaisuuksilla, kuten anti -ylikuormitus ja hydrauliset suojaustoiminnot. Nämä ominaisuudet auttavat suojaamaan konetta liiallisten kuormitusten aiheuttamilta vaurioilta ja turvaamaan myös operaattorin potentiaalisilta onnettomuuksilta.

Pieni kelan halkaisija: Neljä - rullan taivutuskoneet kykenevät pyörimään sylinterejä, joiden halkaisija on suhteellisen pienet. Joissakin tapauksissa ne voivat rullata sylinterit, jotka ovat alle 1,1 -kertaisesti ylemmän rullan halkaisija, mikä tarjoaa suuremman joustavuuden pienten halkaisijan komponenttien valmistuksessa.

Sovellukset

Neljä rullavalssauskonetta löytää laajoja sovelluksia monista teollisuudenaloista:

Paine -aluksen valmistus: Paine -astioiden, kuten kattiloiden ja varastosäiliöiden, tuotannossa neljää rullakelloa käytetään alusten lieriömäisten ja kartiomaisten osien muodostamiseen. Suuri tarkkuus ja kyky käsitellä paksuja levyjä tekevät niistä hyvin - sopivat tähän kriittiseen sovellukseen.

Teräsrakenteen valmistus: Teräsrakenteiden, kuten rakennuksissa, siltoissa ja teollisuuslaitoksissa käytettyjä, valmistettua teräsrullan valssauskoneita käytetään teräslevyjen taivuttamiseen ja muotoiluun eri komponentteihin. Näiden koneiden monipuolisuus mahdollistaa nykyaikaisissa teräsrakenteissa tarvittavien monimutkaisten muotojen luomisen.

Autoteollisuus: Autoteollisuudessa neljä - rullavalssauskoneita käytetään osien, kuten pakoputkien, polttoainesäiliöiden ja runkopaneelien, valmistukseen. Kyky saavuttaa erittäin tarkkuus ja tasainen laatu on ratkaisevan tärkeä autoteollisuuden valmistuksessa.

Ilmailu- ja ilmailu: Ilmailu- ja ilmailuteollisuus vaativat komponentteja, joilla on erittäin tiukka toleranssit. Neljä - rullavalssauskoneita käytetään osien, kuten lentokoneiden runkoosastojen, moottorin komponenttien ja siipirakenteiden tuottamiseen. Näiden koneiden korkea - tarkkuusominaisuudet ovat välttämättömiä ilmailualan tiukkojen laatuvaatimusten täyttämiseksi.

Rautatiekuljetus: Junien ja metroautojen valmistuksessa rungon kuorien ja muiden rakenteellisten komponenttien muodostamiseen käytetään neljää rullavalssauskoneita. Kyky käsitellä suurta mittakaavan tuotantoa ja ylläpitää korkeaa laatua on tärkeä tällä alalla.

Hissien valmistus: Hissien autojen ja akseleiden tuottamiseksi metallilevyjen taivuttamiseen ja muotoiluun käytetään neljää rullavalssauskoneita. Tarkat taivutusominaisuudet varmistavat hissikomponenttien oikean sopivuuden ja sujuvan toiminnan.

Siltatekniikka: Sillanrakennuksessa neljä - rullavalssauskoneita käytetään sillan rakenteen kaarevien ja kapenevien komponenttien valmistamiseen. Kyky työskennellä suurten kokoisten levyjen kanssa ja saavuttaa tarkkoja mutkia on välttämätön sillan rakenteellisen eheyden varmistamiseksi.

Stadion ja arkkitehtoninen suunnittelu: Stadionien ja muiden ainutlaatuisten arkkitehtonisten rakenteiden rakentamisessa neljää rullavalssauskoneita käytetään kaarevien ja muotoisten metallielementtien luomiseen, jotka antavat näille rakennuksille niiden erottuvan 外观. Koneiden monipuolisuus antaa arkkitehdit toteuttaa luovat mallit.

Yleinen valmistus: Neljä - rullavalssauskoneita käytetään myös laajasti yleisissä valmistusprosesseissa, kuten metallikalusteiden, teollisuuslaitteiden ja maatalouskoneiden tuotannossa. Niitä voidaan käyttää näiden tuotteiden monien kaarevien ja muotoisten komponenttien luomiseen.

Yhteenvetona voidaan todeta, että 4 - rullanvalssauskone on erittäin monipuolinen ja tehokas teollisuustyökalu, jolla on tärkeä rooli lukuisissa valmistus- ja valmistusprosesseissa. Sen ainutlaatuinen rakenne, työperiaate ja edut tekevät siitä olennaisen omaisuuden toimialoilla, joilla tarkkuus, tehokkuus ja monipuolisuus vaaditaan.
