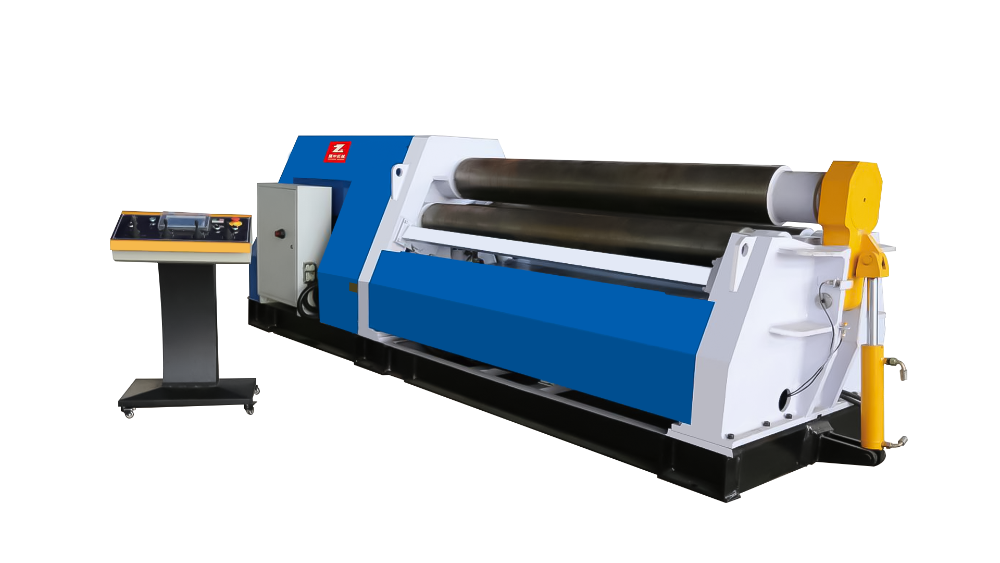

Kuinka CNC: n pieni neljän roll-levyn valssauskone suorittaa erityismuotoisten osien liikkumisen?

Alla näytämme sinulle L-muotoisen kertaluonteisen muodostumisen liikkuvan prosessin neljän rullan avulla levyn valssauskone räätälöity 2 mm paksu ruostumattomasta teräksestä valmistettu materiaali ja leveys 1 metriä.

1. Valmistus: Leikkaa ensin 2 mm: n paksu ruostumattomasta teräksestä valmistettu levy sopivaan kokoon ja varmista, että levyn pinta on tasainen eikä siinä ole ilmeisiä vikoja. Sitten, kirjoita vastaavat ohjelmointiparametrit CNC-järjestelmään.

2. Levyn sijoittaminen ja kiinnitys: Laita leikkaamattoman teräksen levyn toinen pää ylä- ja alarulliin, laite alkaa ajaa ja ylempi ja alarullat puristavat levyn. Tällä hetkellä oikea rullaakseli nousee olemaan paikannusroolissa, tela pyörii, kunnes levy tukee oikeaa rullaa, ja sitten oikea rulla nollautuu ja rulla kääntyy palatakseen nollapisteeseen loppuun nollapisteen kalibroinnin suorittamiseksi. levy.

3. Pre-taivutustoiminta: Rulla käännetään asentoon, jossa kaari on rullattava, ja vasen rulla nousee ennen taivutusta varten. Pre-taivutusprosessin aikana vasen rulla kohdistuu asianmukaiseen paineeseen, jotta levy alkaa taivuttaa aluksi ensimmäiseen taivutuskulmaan lähellä L-muotoa. Kun ennalta taivutus on valmis, vasen rulla nollataan.

4. Ensimmäinen kaari-rullaus: Oikea rulla nousee edeltävään taivutusasentoon, ja sitten lasirulla ja oikea rulla pyörivät samanaikaisesti ajaen levyn kiharaan muodostaen vähitellen L-muodon ensimmäisen taivutuskulman, ja oikea rulla nollataan puolipyörään liikkumisen jälkeen.

5. Toinen kaari -rullaus: Counter Rulla kiertyy edelleen asentoon, jossa toinen kaari on rullattava, ja vasen rulla nousee uudelleen ja tekee yhteistyötä vastarullan kanssa toisen kaaren valssausoperaation suorittamiseksi siten, että levy muodostaa L-muodon toisen taivutuskulman, joka täyttää siten L-muotoisen erityismuotoisen osan liikkumisen.

6. Ota työkappale pois: Kun rullaus on valmis, lasirulla pyörii nollapisteeseen, lasirullan alarulla laskeutuu ja sitten valssattu L-muotoinen erikoisosa otetaan huolellisesti ulos.33333
