Mitä eroa on kolmen rullan ja neljän roll-levyn valssauskoneen välillä?

Metallinvalmistusmaailmassa harvat koneet ovat yhtä tärkeitä lieriömäisten ja kartiomaisten muotojen luomiseksi kuin levyn valssauskone . Nämä tehokkaat työkalut taivuttavat litteitä metallilevyjä käyriin- muodostaen kaiken massiivisista paineastioista ja tuuliturbiinittainista arkkitehtonisiin elementteihin ja teollisiin putkistoihin. Kun aloitetaan matkan valitsemiseksi myymälän tai projektin oikeat laitteet, yleisin ja kriittinen kysymys on: Pitäisikö sinun valita kolmen rullan tai neljän rullalevyn valssauskoneen?

Tämä ei ole kysymys siitä, että yksi on yleisesti ”parempi” kuin toinen. Sen sijaan kyse on suunnittelun, toiminnan ja ominaisuuksien perustavanlaatuisten erojen ymmärtämisestä oikean koneen vastaamaan työn erityisiä vaatimuksia. Valinta riippuu tekijöistä, kuten tuotannon määrästä, vaadittava tarkkuus, materiaalityypit ja tietysti budjetti.

Tämä artikkeli tarjoaa yksityiskohtaisen, puolueettoman vertailun kolmen roll- ja neljän rullalevyn valssauskoneista, hajottaen niiden mekaniikan, edut, rajoitukset ja ihanteelliset sovellukset, jotta voit antaa sinulle mahdollisuuden tietoon perustuvan päätöksen tekemiseen tarvittavan tiedon kanssa.

Ydinfunktio: Kuinka levyn rullaus toimii

Yksinkertaisimmassa levyn valssaamisessa kuuluu elaturi ja muodonmuutos metallilevyllä keskusakselin ympärillä. Kone käyttää voiman ja tarkasti sijoitettujen rullien yhdistelmää tasaisen säteen asettamiseksi työkappaleelle. Rullajen lukumäärä ja niiden kokoonpano määräävät suoraan, kuinka kone käsittelee metallia, etenkin taivutusprosessin alussa ja lopussa.

Kolmen rullalevyn valssauskone: yksinkertaisuus ja lujuus

Kolmen roll-kokoonpano on klassinen, aikatestattu muotoilu. Kuten nimestä voi viitata, se koostuu kolmesta rullasta: kahdesta alemmasta rullasta ja yhdestä ylärullasta.

Kolmen roll-koneiden ensisijaista alatyyppiä on kaksi:

Alkuperäinen nipistys (nipistysrulla): Tämä on yleisin tyyppi. Kaksi alempaa rullaa ovat tehovetoisia ja kiinnitettyjä asentoon. Ylätela liikkuu pystysuunnassa paineen asettamiseksi ja arkin puristamiseksi alempien rullien vasten. Taivutuksen aloittamiseksi metallilevy on syötettävä manuaalisesti koneeseen, kunnes se osuu takapysäykseen. Ylätela laskeutuu, puristaa arkin ja ajavat alarullat pyörivät vetääksesi materiaalin läpi, taivuttaen sitä ylemmälle rullaa vasten.

Pyramidityyppi: Tässä vanhemmassa tyylissä rullit on järjestetty pyramidin muodossa. Ylätela on keskitetty kahden alarullan yläpuolelle. Kaikki kolme rullaa voivat liikkua. Pyramidi koneet tunnetaan kyvystään käsitellä erittäin paksuja levyjä.

Kolmen roll-koneen tärkeimmät edut:

Alempi alkuinvestointi: Yleensä kolmen roll-koneiden yksinkertaisempi mekaaninen ja hydraulinen järjestelmä, mikä tekee niistä edullisempia ostaa. Tämä on merkittävä etu pienemmille fab -kaupoille, startup -yrityksille tai operaatioille, joilla on alhaisempi levyn valssauskoneen budjetti .

Vahva rakenne: Vähemmän liikkuvia osia, ne on usein rakennettu erittäin karuiksi ja sopivat hyvin raskas lautas ja taivuttaa hyvin teräslevy .

Yksinkertaisempi käyttö ja huolto: Ohjausjärjestelmät ovat tyypillisesti vähemmän monimutkaisia, ja ylläpito voi olla selkeämpi komponenttien vähemmän monimutkaisen järjestelyn vuoksi.

Suurempi maksimikapasiteetti: Tietyn hintapisteen kohdalla kolmen roll-kone tarjoaa usein suuremman maksimaalisen paksuuskapasiteetin verrattuna neljän roll-koneeseen.

Kolmen roll-koneen keskeiset rajoitukset:

Litteät päät (edeltävä taivutus vaaditaan): Tämä on merkittävin haitta. Alkuperäinen hyppysuunnittelu ei voi taivuttaa levyn johtavia ja takareunoja ilman toissijaista toimintaa. Näiden epämiellyttävien litteiden osien on oltava ”pre-taivutettuja” puristimella tai käyttämällä itse valssauskonetta hankalassa, monivaiheisessa prosessissa. Tämä lisää aikaa, vaatii ylimääräistä käyttötaitoa ja voi johtaa epäjohdonmukaisuuksiin.

Vähemmän tarkkuutta: Täydellisen sylinterin saavuttaminen johdonmukaisella säteellä reunasta reunaan on haastavampaa ja operaattoririippuvaista tasaisen pään aiheuttaman ongelman vuoksi.

Alempi tehokkuus: Ennakkomaksujen ja materiaalin manuaalinen ruokinta tekee kokonaisprosessista hitaamman, mikä on vähemmän ihanteellinen suuren määrän metallinvalmistus Ympäristöt.

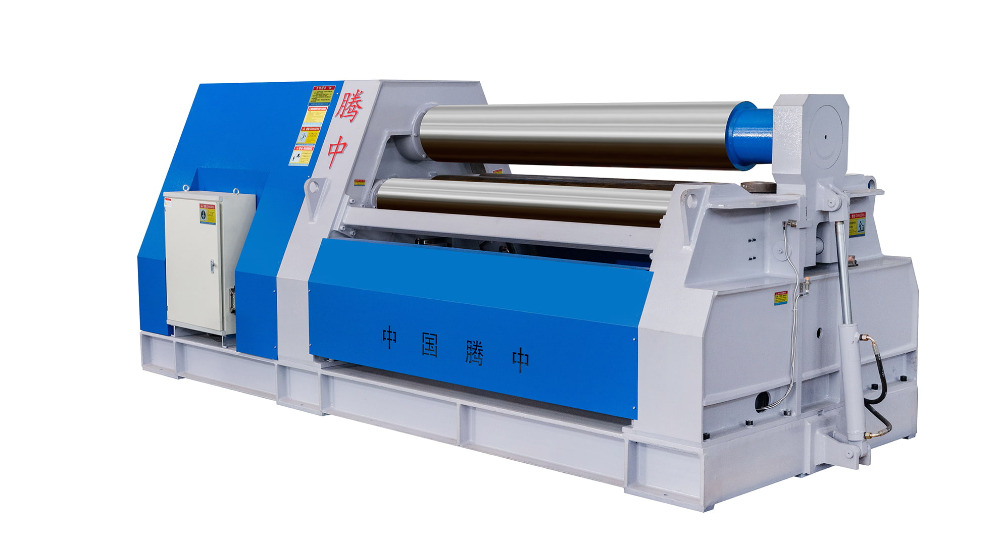

Neljän roll-levyn valssauskone: tarkkuus ja tehokkuus

Neljän roll-kone lisää yhtälöön kriittisen neljännen telan. Siinä on tyypillisesti kaksi alempi rulla ja kaksi ylärullia. Kokoonpano on suunniteltu ylittämään kolmen rullisuunnittelun ensisijainen rajoitus.

Tavallisessa neljän roll-asennuksessa:

Ala -taka rulla on päävetoinen rulla.

Alempi eturulla ja ylempi taka rulla voivat liikkua pystysuoraan.

Yläosan eturulla on usein kiinnitetty tai voi kääntyä.

Vallankumouksellinen etu: tasaisten päiden poistaminen

Neljän roll-koneen nero on kyvyssä tarttua levyyn sekä ylä- että alapuolella ennen Taivutusprosessi alkaa. Näin se toimii:

Lataus: Levy työnnetään alaosan ja ylemmän takarullan väliin.

Kiinnitys: Alempi eturulla nousee, ja ylempi taka rulla laskeutuu kiinnittäen levyn tiukasti. Levyä ei tarvitse ruokkia takaosaan.

Edeltä etureunan taivuttaminen: Levyn ollessa kiinnitettynä ylempi eturulla laskeutuu esivalmistelemaan levyn etureunaa pääkäytettyä takaosaa vasten. Tämä tapahtuu automaattisesti, aivan syklin alussa.

Rolling: Kun etureuna on taivutettu, kone etenee koko valssausprosessin kanssa. Rullat pyörivät muodostaen levyn sylinteriksi.

Ennen takareunaa: Kun rulla on melkein valmis, kone voi käyttää samaa kiinnitys- ja taivutustoimenpiteitä takareunan taivuttamiseen ennen osan valmistumista ja vapauttamista.

Tämä integroitu prosessi on siksi neljän roll-koneet ovat synonyymejä tarkkuuslevy ja CNC -levyn taivutus .

Neljän roll-koneen tärkeimmät edut:

Ei tasaisia ​​päitä / integroitu ennakkomaksu: Suurin suurin etu. Se eliminoi kokonaan toissijaisen taivutusoperaation, säästäen valtavan määrän aikaa ja työvoimaa.

Erinomainen tarkkuus ja johdonmukaisuus: Kiinnitystoiminta tarjoaa erinomaisen hallinnan työkappaleen suhteen, minimoimalla liukumisen ja varmistamalla täydellisesti symmetrisen sylinterin, jolla on tasainen säde koko pituudellaan. Tämä on kriittinen teollisuussylinterin valmistus .

Lisääntynyt tuottavuus ja automatisointi: Prosessi on nopeampi, vaatii vähemmän manuaalista interventiota, ja sen kanssa on paljon helpompaa integroida CNC -ohjausjärjestelmät . Tämä tekee siitä ihanteellisen Automaattinen metallimuoto solut.

Helpompi käyttö: Vaikka kone itsessään on monimutkaisempi, todellinen valssausprosessi on usein yksinkertaisempi käyttäjälle, mikä vaatii vähemmän taitoja täydellisten tulosten saavuttamiseksi. Ominaisuudet kuten kartion valssauskone Toiminnallisuus on myös usein helpompaa ja tarkempi neljän roll-suunnittelussa.

Parempi turvallisuus: Operaattorilla on vähemmän vuorovaikutusta liikkuvan levyn kanssa, koska se on kiinnitetty ja hallittu koko prosessin ajan.

Neljän roll-koneen keskeiset rajoitukset:

Suuremmat alkuperäiset kustannukset: Neljännen telan, sen käyttöjärjestelmän ja kehittyneempien hallintalaitteiden lisätty monimutkaisuus johtavat korkeampaan ostohintaan.

Hieman pienempi maksimikapasiteetti: Samankaltaisen fyysisen koon ja kustannuksen koneessa neljän rullan enimmäispaksuuskapasiteetti voi olla hiukan alhaisempi kuin kestävä kolmen roll-kone, koska jollain vahvuudella käydään kauppaa monimutkaisuuden ja tarkkuuden suhteen.

Lisääntynyt ylläpidon monimutkaisuus: Liikkuvien osien ja edistyneiden hydrauliikan ja elektroniikan avulla huolto vaatii erikoistuneempaa tietoa.

Head-to-Head -vertailu: Yhteenvetotaulukko

Oikean valinnan tekeminen operaatiollesi

Kolmen rullan ja neljän roll-koneen välinen päätös johtuu lopulta tarpeitasi.

Valitse kolmen roll-levyn valssauskone, jos:

-Si metallinvalmistusliiketoiminta on tiukka budjetti.

Työsi keskittyy ensisijaisesti raskas mittari Jos äärimmäinen paksuus on ensisijainen huolenaihe, ei suuren määrän tuotanto.

Sinulla on jo kykenevä puristusjarru, joka pystyy käsittelemään taivuttamista edeltäviä toimintoja.

Tuotantojuoksut ovat lyhyempiä, ja voit sietää lisäaikaa edeltävään taivuttamiseen.

Työskentelet monenlaisten kertaluontoisten projektien parissa kuin toistuvia, suuria volyymejä.

Valitse neljän roll-levyn valssauskone, jos:

Tuottavuus ja tehokkuus ovat tärkeimmät prioriteetit.

Tarvitset suurta tarkkuutta ja johdonmukaista laatua jokaiselle osalle, kuten paine -aluksen valmistus or kaupallinen putken valssaus .

Haluat vähentää työvoimakustannuksia ja manuaalista käsittelyä automatisoimalla taivutusprosessia.

Aiot integroida koneen a CNC -metallinvalmistus työnkulku.

Korkeampi alkuinvestointi voidaan perustella nopeammalla sijoitetun pääoman tuottoon (ROI) lisääntyneellä läpikulku- ja alhaisemmilla työvoimakustannuksilla.

Johtopäätös

Kolmen roll- ja neljän rullalevyn valssauskoneiden välisessä keskustelussa ei ole suoraa voittajaa. Kolmen roll-kone on edelleen voiman ja kohtuuhintaisuuden pylväs, joka sopii täydellisesti monille työkauppoille, jotka arvostavat kestävyyttä ja joilla on keinot käsitellä sen operaatioita. Sitä vastoin neljän roll-kone on todistus nykyaikaisesta tekniikan tehokkuudesta, joka on suunniteltu maksimoimaan tuotanto-, tarkkuus ja kannattavuus vaativissa tuotantoympäristöissä.

Ydinmekaanisten erojen ymmärtäminen-etenkin neljän roll-kyvyn puristaminen ja ennakkomaksu automaattisesti-on avain niiden arvon arviointiin ohutlevykone tarpeet. Punnitsemalla projektivaatimukset, tuotannon määrän ja rahoitusparametrit huolellisesti, voit valita koneen, joka todella muovaa valmistusominaisuuksiesi tulevaisuutta.
