Mitä eroa on hydraulisella ja mekaanisella NC-puristinjarrulla?

NC Paina jarrua on metallin valmistuksessa välttämätön kone, joka mahdollistaa ohutlevyn tarkan taivutuksen ja muotoilun. Niitä on eri tyyppejä hydraulinen ja mekaaninen NC Press Brakes ovat kaksi yleisintä. Näiden kahden tyypin välisten erojen ymmärtäminen on ratkaisevan tärkeää valmistajille, insinööreille ja käyttäjille, jotka pyrkivät optimoimaan tehokkuutta, laatua ja turvallisuutta toiminnassaan.

1. Toimintaperiaatteet

Suurin ero hydraulisten ja mekaanisten NC-puristusjarrujen välillä on niiden toimintamekanismissa.

Mekaaniset NC-puristimet käytä moottorikäyttöistä vauhtipyörää taivutusvoiman luomiseen. Vauhtipyörään varastoitunut energia siirretään mekaanisesti painimeen (tai lävistimeen) hammaspyörien, vipujen ja kampiakselin kautta. Taivutusiskua ohjataan mekaanisilla vivustoilla, ja säädöt tehdään usein manuaalisesti tai NC-asetuksilla (numeerinen ohjaus).

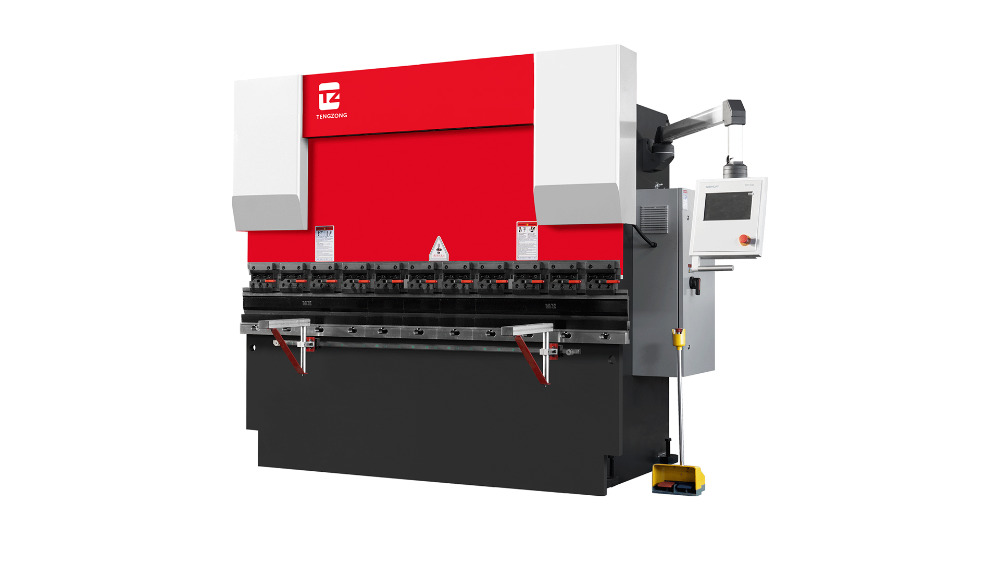

Hydrauliset NC-puristimet , sen sijaan käytä hydraulisylintereitä voiman tuottamiseen. Hydraulipumppu työntää nestettä sylintereihin liikuttaen paininta alaspäin materiaalin taivuttamiseksi. Puskurin nopeutta, painetta ja iskua voidaan säätää tarkasti hydraulijärjestelmän ja numeerisen ohjausliittymän avulla, mikä mahdollistaa joustavamman ja tarkemman taivutuksen.

2. Voimantuotanto ja kapasiteetti

Mekaaniset NC-puristimet luottaa vauhtipyörään tallennettuun vauhtiin. Tämä rakenne mahdollistaa tyypillisesti nopean taivutuksen, mutta taivutusvoima on suhteellisen kiinteä tietyssä konekokoonpanossa. Jos tarvitaan erilaista voimaa, mekaaniset säädöt tai erilaiset koneet voivat olla tarpeen.

Hydrauliset NC-puristimet tarjoavat säädettävän voiman, koska hydraulipainetta voidaan muuttaa materiaalin ja taivutusvaatimusten mukaan. Tämä tekee niistä monipuolisempia monenlaisten materiaalipaksuuksien ja -tyyppien käsittelyyn, mukaan lukien luja teräs ja alumiini. Hydraulijärjestelmä mahdollistaa tasaisen voiman koko iskun ajan, mikä usein johtaa tasaisempiin mutkoihin.

3. Tarkkuus ja joustavuus

Yksi tärkeimmistä eduista hydraulinen NC Press Brakes on heidän tarkkuutensa. Hydraulijärjestelmät voivat ohjata painimen asentoa, nopeutta ja voimaa erittäin tarkasti, mikä on kriittistä monimutkaisissa mutkissa ja suuren volyymin tuotannossa. Monissa hydraulisissa NC Press Brakesissa on takamittarijärjestelmät ja ohjelmoitavat sekvenssit, jotka parantavat toistettavuutta ja vähentävät virheitä.

Mekaaniset NC-puristimet ovat vähemmän joustavia tässä suhteessa. Vaikka niillä voidaan saavuttaa suuria nopeuksia mutkia, niiden iskun ja painimen liikkeet määräytyvät mekaanisten nivelten avulla, jotka voivat aiheuttaa pieniä vaihteluita taivutuskulmissa ajan kuluessa tai eri erissä. Mekaaniset NC-puristimet vaativat usein huolellisen kalibroinnin tasaisten tulosten säilyttämiseksi.

4. Nopeus ja tuotantonopeus

Mekaaniset NC-puristimet tunnetaan nopeasta toiminnastaan erityisesti ilmataivutussovelluksissa. Vauhtipyörämekanismi mahdollistaa nopean mäntäliikkeen, mikä tekee näistä koneista ihanteellisia laajamittaiseen tuotantoon, jossa nopeus on tärkeämpää kuin säädettävä voima.

Hydrauliset NC-puristimet , vaikka ne ovat yleensä hitaampia kuin mekaaniset hydraulinesteen liikkeen luonteen vuoksi, tarjoavat erinomaisen hallinnan ja turvallisuuden. Nykyaikaisilla hydraulijärjestelmillä voidaan silti saavuttaa kilpailukykyisiä nopeuksia, varsinkin kun ne on varustettu edistyneillä servoventtiileillä ja tehokkailla pumpuilla.

5. Huoltovaatimukset

Huolto on tärkeä tekijä valittaessa hydraulisten ja mekaanisten NC-puristusjarrujen välillä.

Mekaaniset NC-puristimet vaativat vaihteiden, laakerien ja nivelten säännöllistä voitelua. Kuluneet mekaaniset osat voivat heikentää tarkkuutta ja epätasaista taipumista. Mekaaniset koneet voivat myös olla herkempiä kohdistusongelmille ja vaatia vauhtipyörän ja käyttöjärjestelmän säännöllistä tarkastusta.

Hydrauliset NC-puristimet vaativat hydraulijärjestelmän huoltoa, mukaan lukien nestetasojen tarkistaminen, hydrauliöljyn vaihtaminen määräajoin ja letkujen, tiivisteiden ja sylintereiden vuotojen tarkastaminen. Vaikka hydraulijärjestelmät voivat olla monimutkaisempia, niissä on yleensä vähemmän mekaanisten osien kulumista, koska niissä on vähemmän vaihteita ja niveliä.

6. Turvallisuusnäkökohdat

Turvallisuus on tärkeä huolenaihe puristimen jarrujen käytössä.

Mekaaniset NC-puristimet niillä on yleensä kiinteä iskunopeus, mikä voi aiheuttaa suuremman riskin, jos käyttäjät eivät ole tarkkaavaisia. Turvalaitteita, kuten valoverhoja ja jalkapolkimia, käytetään yleisesti vähentämään riskiä.

Hydrauliset NC-puristimet sisältävät usein kehittyneitä turvaominaisuuksia, kuten hallitun hidastuvuuden, paineenvalvonnan ja ohjelmoitavia pysäytyksiä, mikä vähentää onnettomuusriskiä. Mahdollisuus ohjata painimen nopeutta ja painetta tekee hydraulisista koneista yleensä turvallisempia monimutkaisiin toimintoihin ja paksummille materiaaleille.

7. Kustannukset ja energiankulutus

Mekaaniset NC-puristimet Niillä on yleensä pienemmät alkukustannukset ja ne voivat olla energiatehokkaampia suuria, yksinkertaisia taivutustehtäviä varten. Moottori käyttää vauhtipyörää, joka varastoi energiaa ja käyttää sitä tehokkaasti toistuviin iskuihin.

Hydrauliset NC-puristimet niillä on usein korkeammat alkukustannukset hydraulijärjestelmän ja ohjauselektroniikan vuoksi. Ne kuluttavat myös enemmän energiaa käytön aikana, koska hydraulipumpun on jatkuvasti ylläpidettävä painetta. Niiden monipuolisuus ja tarkkuus voivat kuitenkin oikeuttaa kustannukset sovelluksissa, jotka vaativat monimutkaisia ​​taivutuksia tai toistuvia materiaalinvaihtoja.

8. Ihanteelliset sovellukset

• Mekaaniset NC-puristimet ovat ihanteellisia vakiopaksuisten vakioosien nopeaan tuotantoon. Ne sopivat teollisuudelle, jossa volyymi on kriittisempi kuin joustavuus, kuten autojen koripaneeleihin ja perusmetallien valmistukseen.

• Hydrauliset NC-puristimet ovat suositeltavia sovelluksiin, jotka vaativat monipuolisuutta, suurta tarkkuutta tai paksumpien ja lujampien materiaalien käsittelyä. Alan, kuten ilmailu-, rakennus- ja erikoistunut ohutlevyvalmistus, suosivat usein hydraulikoneita.

9. Yhteenveto vertailu

OminaisuusMekaaninen NC Press BrakeHydraulinen NC Press BrakeForce Generation Vauhtipyörä ja mekaaninen kytkentäHydraulisylinteritTarkkuusKohtalainenSuuri NopeusErittäin nopea Kohtalainen JoustavuusRajoitettuSuuriHuoltoVoitelu ja mekaaniset tarkastuksetHydraulinen neste ja järjestelmätarkistuksetSuojaus/paineensäätö edessäKorkea etuosaParas käyttöSuuri määrä, vakioosat Monipuoliset, monimutkaiset tai paksut osat

10. Johtopäätös

Hydraulisen ja mekaanisen NC-puristusjarrun välillä valinta riippuu tuotantotarpeista, materiaalityypeistä, tarkkuusvaatimuksista ja budjetista. Mekaaniset NC-puristimet ovat loistavia nopeissa, toistuvissa tehtävissä vakiomateriaaleista, kun taas hydrauliset NC-puristimet tarjoavat monipuolisuutta, tarkkuutta ja turvallisuutta monimutkaisempiin sovelluksiin. Näiden erojen ymmärtäminen auttaa käyttäjiä ja insinöörejä valitsemaan oikean koneen tehokkuuden, laadun ja yleisen toimintakyvyn optimoimiseksi.

Molemmat NC-puristimet ovat edelleen tärkeitä nykyaikaisessa valmistuksessa, ja tietoinen päätöksenteko varmistaa, että valittu kone on tuotantotavoitteiden, materiaalivaatimusten ja turvallisuusstandardien mukainen.
